设置网络图（横道图）左侧边距

本页介绍如何调整项目开始日期左侧的空白区域。双代号网络图和横道图可以分别设置，互不影响。

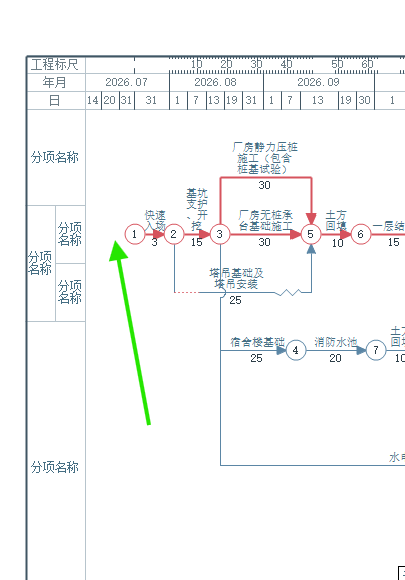

查看当前左侧空白

在默认设置下，项目第一个工作与日历刻度最左侧边线之间会保留一定空白。下面以双代号网络图中第一个节点左侧的区域为例。

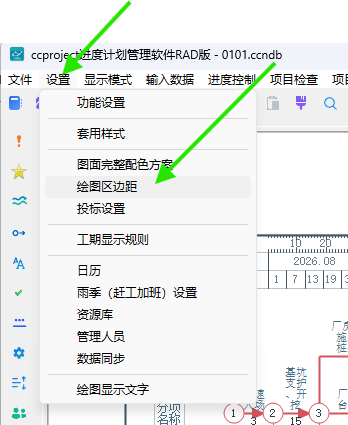

打开“绘图区边距”

1. 在主窗口菜单中单击“设置”。
2. 在下拉菜单中选择“绘图区边距”。

分别设置双代号网络图和横道图

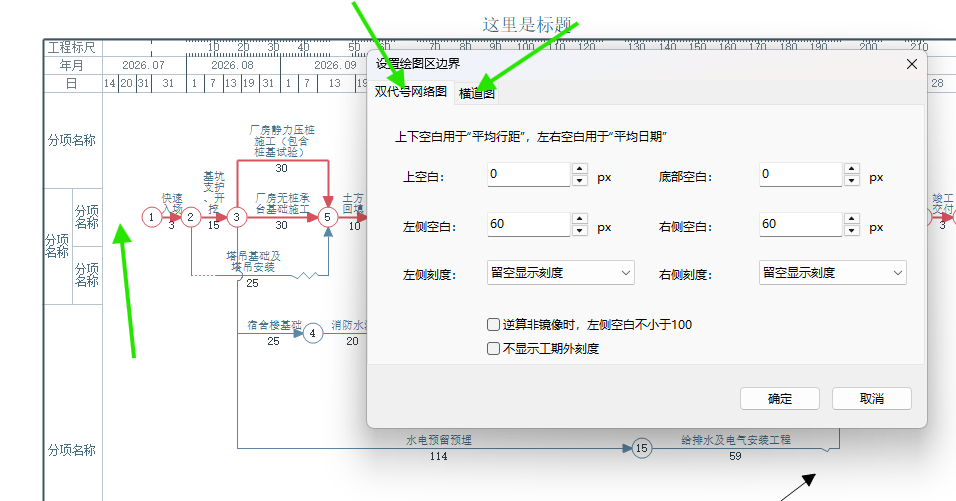

在“设置绘图区边界”窗口中，双代号网络图和横道图各有一个标签页。切换对应标签页后，可以分别设置上空白、底部空白、左侧空白和右侧空白。

其中“左侧空白”控制项目开始日期左侧预留的空间，单位为 px。需要调整哪一种图，就进入对应的“双代号网络图”或“横道图”标签页进行设置。

把左侧空白设置为 0

1. 选择需要调整的图形标签页。
2. 把“左侧空白”修改为 0。
3. 单击“确定”应用设置。

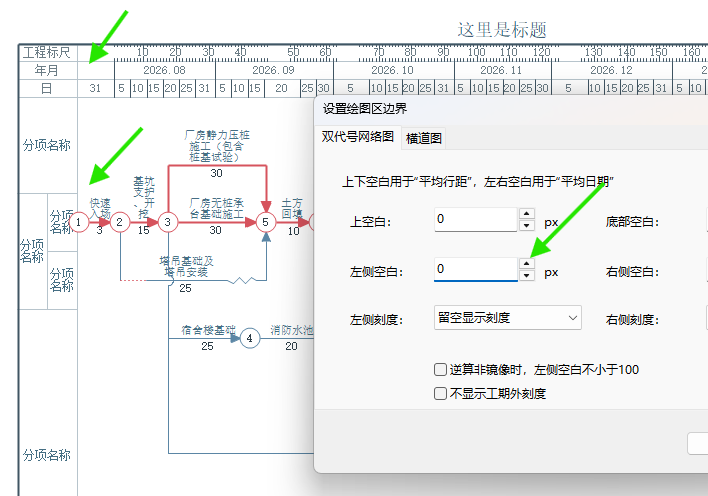

双代号网络图的左侧空白设置为 0 后，第一个节点会紧贴日历刻度绘图区的最左侧边线，不再额外预留项目开始日期之前的空白。

使用说明

1. 双代号网络图和横道图需要在各自的标签页中分别设置。
2. 这里调整的是绘图区内部空白，不是打印纸张四周以毫米计算的绘图纸边距。
3. 设置为 0 可以充分利用横向空间；如果第一个工作显示过紧，可以适当增加左侧空白数值。
4. 修改后应检查第一个节点、工作名称和日历刻度是否显示完整。
