组件工作的使用

组件工作主要用于表达负搭接关系：前一个工作尚未结束，后一个工作已经开始。两项工作的搭接时间使用组件表示，对应横道图中的 FS(-5)、FS(-7) 等逻辑关系。

准备需要搭接的两个工作

如下图所示，任务1尚未结束时，任务2已经开始。最简单的操作方法是先在任务1下方绘制任务2，再为两项工作建立搭接关系。

拖动建立搭接

1. 把鼠标移动到任务1的工作线上。
2. 按住鼠标左键。
3. 拖动到任务2的开始节点，然后放开鼠标左键。

确认组件工期

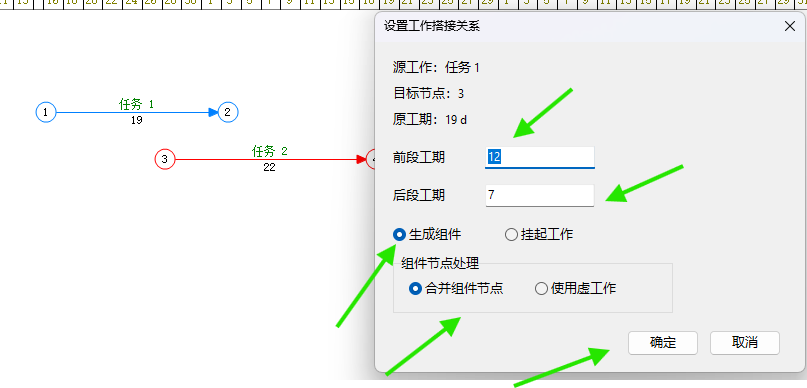

软件会根据任务1和任务2的时间自动计算前段工期和后段工期。本例中，任务1原工期为19天，软件自动计算为前段12天、后段7天，并默认选择“生成组件”。通常保持默认设置，直接单击“确定”即可。

查看搭接结果

确定后，任务1被分成前段12天和后段7天两个组件，任务2从组件分段节点开始。这表示任务1完成前7天，任务2已经开始，即 FS(-7) 的搭接关系。

处理两个结束节点

建立组件后，图中会出现节点2和节点3：

• 如果节点2或节点3后面还有其他后续工作，可以从对应节点继续连接后续工作。
• 如果节点2后面没有其他工作，由于整个网络图只能有一个结束节点，需要在节点2和节点3之间增加一个虚工作，使网络图最终汇入同一个结束节点。
