使用工程量快速生成直方图
如果暂时没有完整资源库，可以直接使用工作的工程量和日用量生成工程量资源图。
第 1 步：打开工作工程量

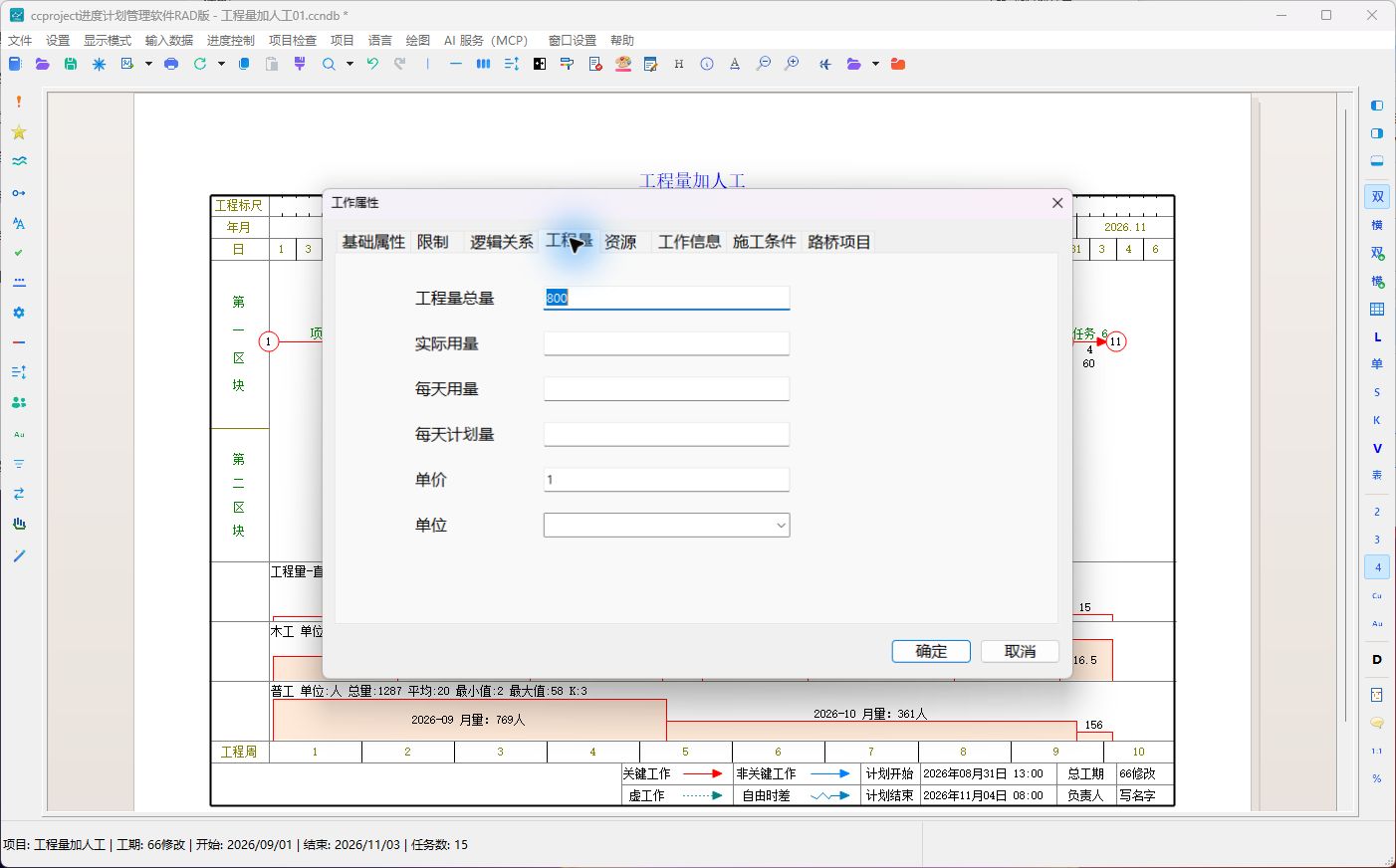

在双代号网络图中双击工作箭线中间位置，打开“工作属性”，选择“工程量”页。
第 2 步：填写工程量
填写“工程量总量”，按需要继续填写每天用量、每天计划量、单价和单位。当前 A4 示例工作的工程量总量为 800。
第 3 步：打开资源图设置
单击“确定”返回网络图，再单击左侧“资源显示”按钮。
第 4 步：添加工程量资源图
勾选“显示资源图”，类型选择“工程量”，单击“添加”。在左侧选择新图表，设置直方图或曲线图、高度、颜色以及要显示的总量、平均、最小、最大和 K 值。
第 5 步：检查结果
单击“确定”，在网络图下方查看工程量资源图。核对图表单位、总量和工作工期范围是否正确。
计算规则
- 同一天重叠工作的工程量强度会相加。
- 同一工作填写每天用量时，以每天用量表示每日强度。
- 只填工程量时，软件按工程量除以工作工期计算平均日用量。
- 同一张工程量图中的工作应使用相同单位。
- 需要计算累计费用时，工程量单位和单价口径必须一致。
适用范围
适合投标网络图、初步计划和只有工程量数据的项目。需要区分工种、材料规格、机械或实际用量时，应先维护资源库并为单项工作分配资源。
