把项目分成多个区块（摘要）

项目中有多个施工区域或分部时，可在双代号网络图左侧建立多个区块节点，用横隔线表示右侧工序所属的区块，再将区块同步为横道图摘要。本例将项目分为“教学楼”和“附属设施”两个区块。

一、建立多个区块节点

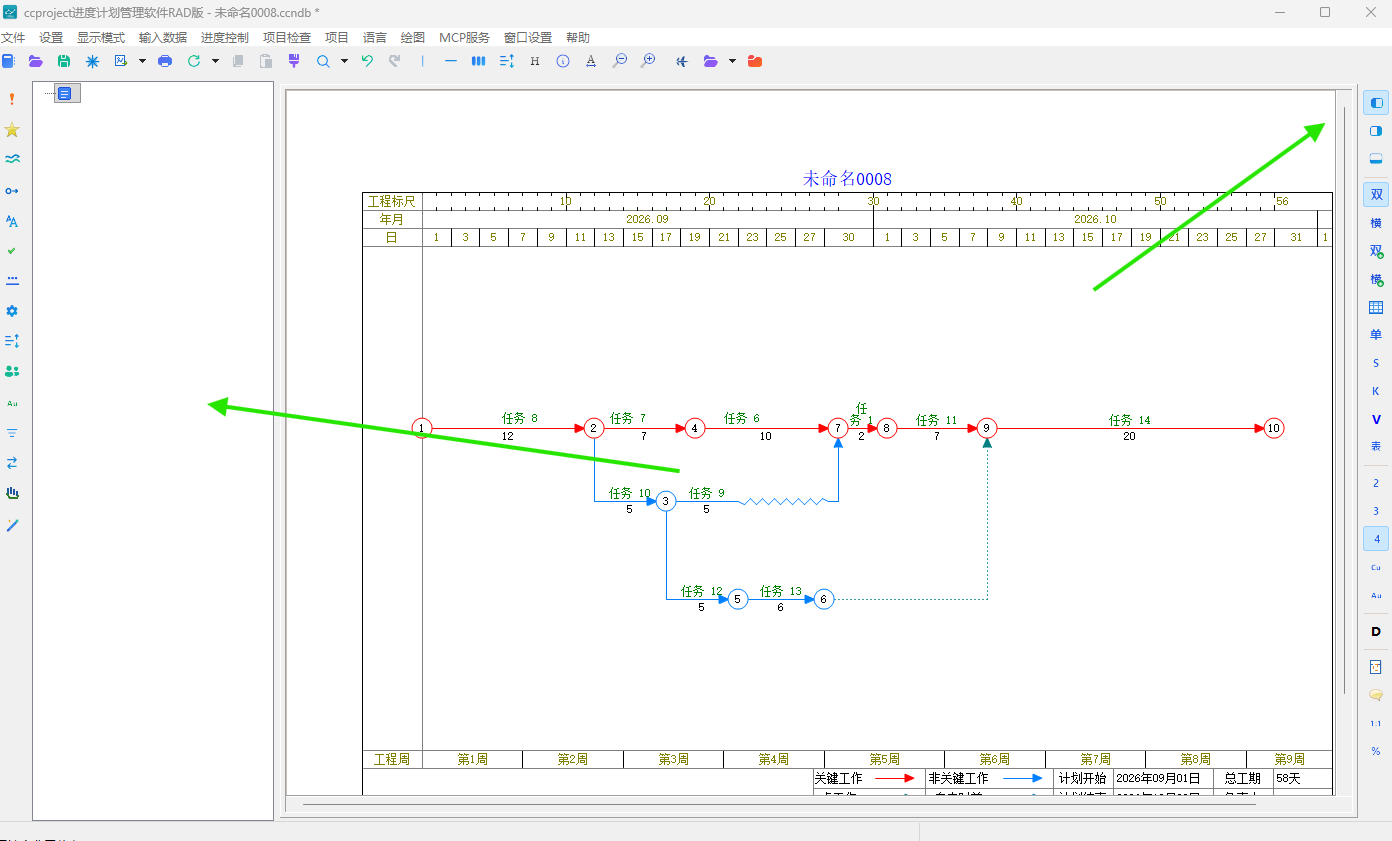

1. 显示左侧面板

在双代号网络图状态，单击窗口右侧工具栏顶部的“显示左侧面板”按钮。绘图区左侧会显示区块节点编辑面板。

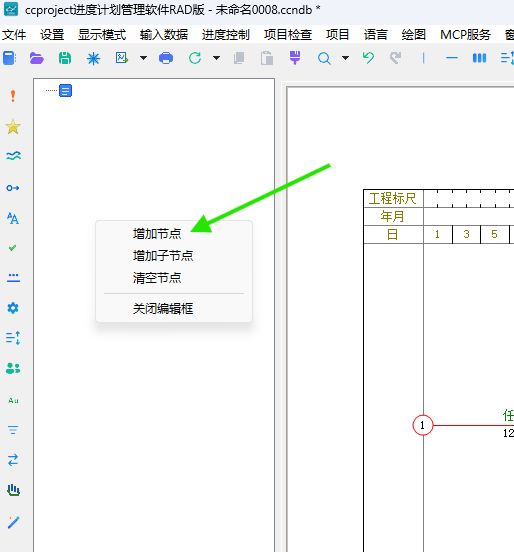

2. 增加第一个节点

在左侧节点区的空白位置单击鼠标右键，在弹出菜单中选择“增加节点”。

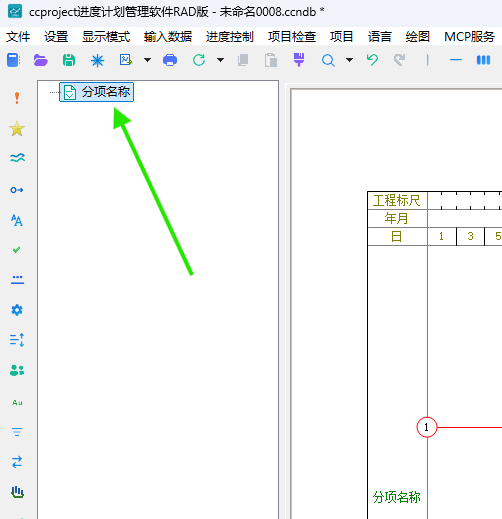

3. 选中新增节点

新节点会以默认名称显示在左侧面板中，右侧绘图区也会出现对应区块。

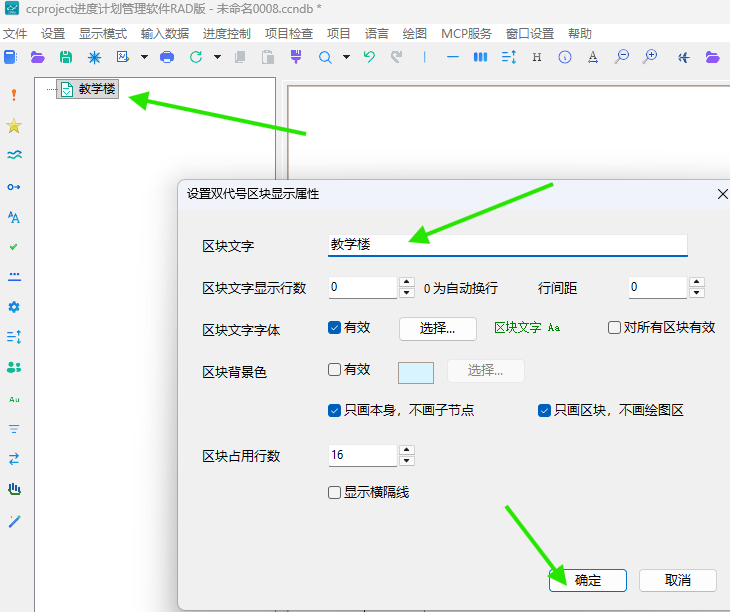

4. 修改第一个区块名称

在新增节点上双击鼠标左键，打开“设置双代号区块显示属性”窗口。在“区块文字”中输入“教学楼”，根据图面需要设置显示行数、字体和区块占用行数，然后单击“确定”。

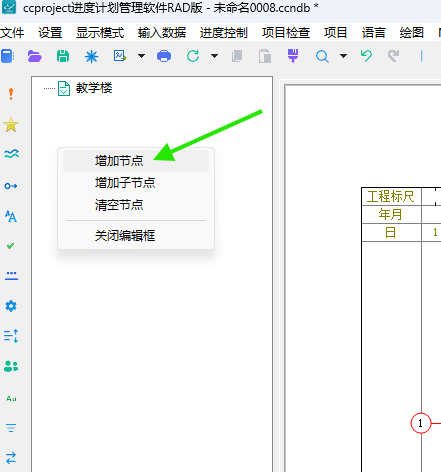

5. 继续增加节点

在左侧节点区再次单击鼠标右键，选择“增加节点”，然后按相同方法把新节点命名为“附属设施”。

> 同一层级的并列区块使用“增加节点”；需要建立下一级分部时，可选中上级节点后使用“增加子节点”。

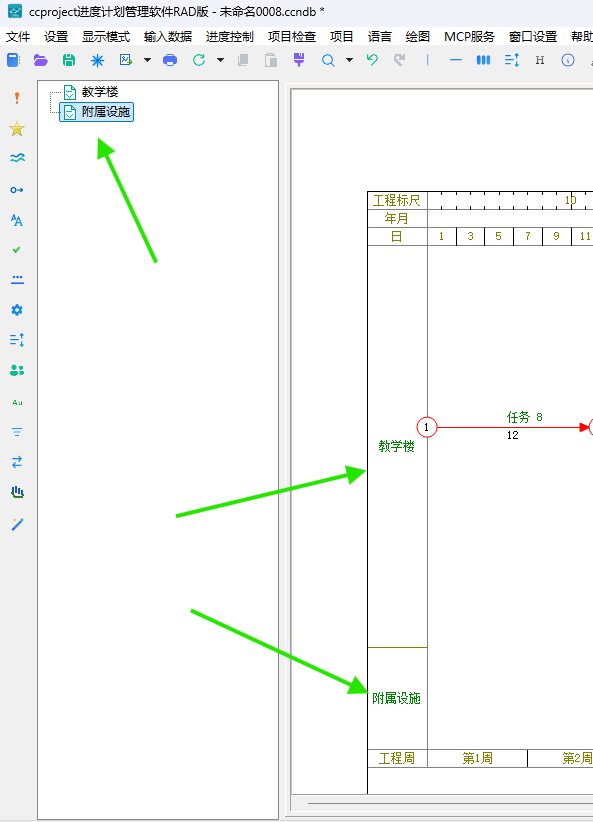

6. 检查节点与绘图区块的对应关系

左侧每增加一个区块节点，右侧网络图就会显示一个对应区块。本例中，上部为“教学楼”，下部为“附属设施”。

二、调整区块高度并显示横隔线

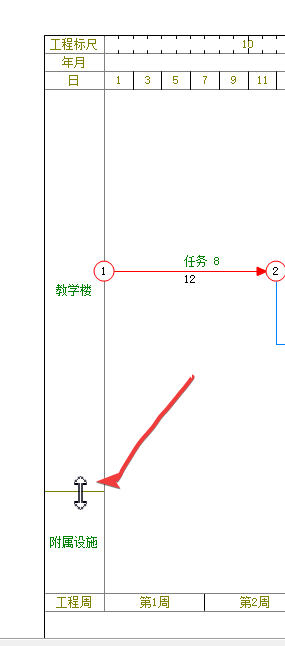

7. 拖动区块分隔线

将鼠标移到两个区块中间的水平边界线上。当指针变为上下调整形状时，按住鼠标左键上下拖动，即可调整两个区块的占用高度。

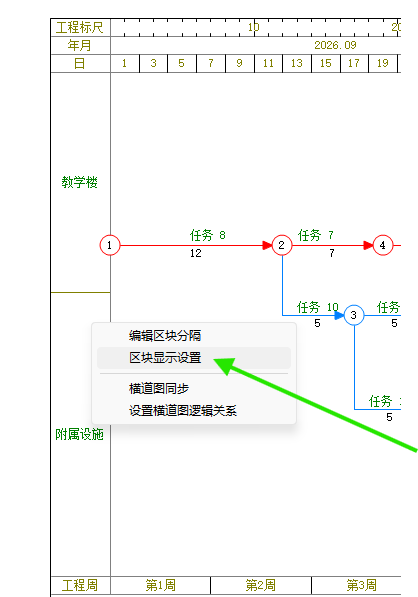

8. 打开区块显示设置

在任一区块上单击鼠标右键，在弹出菜单中选择“区块显示设置”。

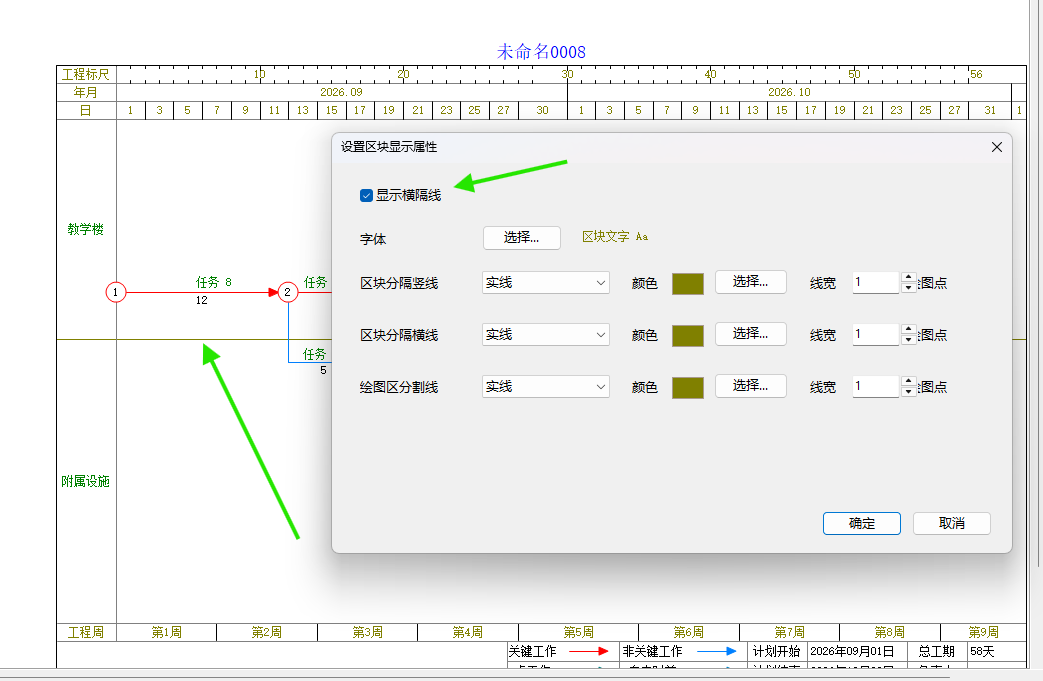

9. 勾选显示横隔线

在“设置区块显示属性”窗口中勾选“显示横隔线”。如果需要，还可设置区块文字字体，以及区块分隔竖线、区块分隔横线和绘图区分割线的线型、颜色和线宽。设置完成后单击“确定”。

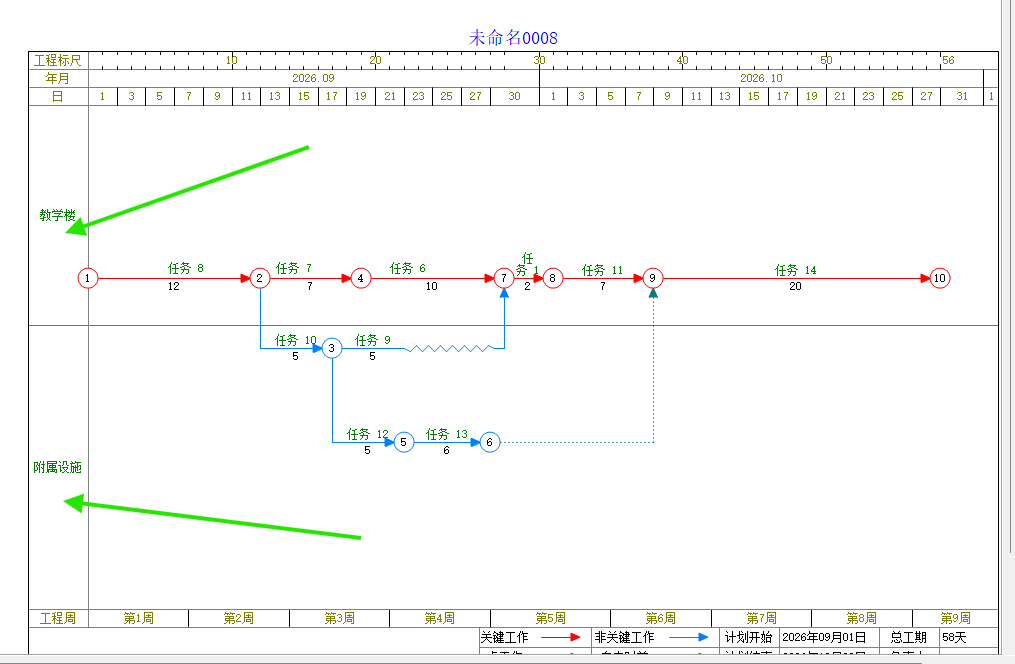

10. 检查横隔线和工序所属区块

显示横隔线后，网络图被分为“教学楼”和“附属设施”两部分。右侧工序位于哪一个区块范围内，就表示该工序属于哪一个分部。

这种区块表达方式与横道图摘要的作用相同：都是用于说明一组工序属于哪个项目分部。

三、同步为横道图摘要

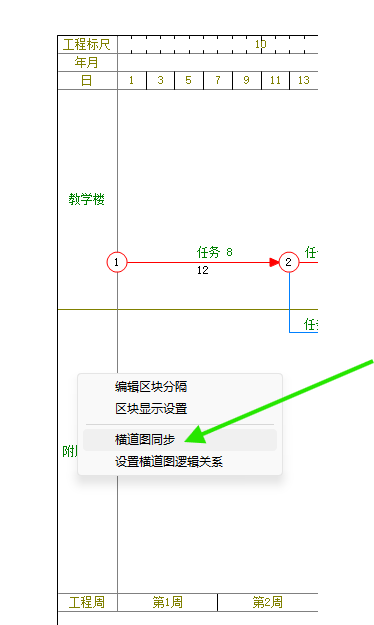

11. 执行横道图同步

在左侧区块上单击鼠标右键，选择“横道图同步”。该命令会把当前双代号区块及工序归属同步为横道图摘要层级。

12. 切换到横道图

单击窗口右侧的“横”按钮，进入横道图状态。

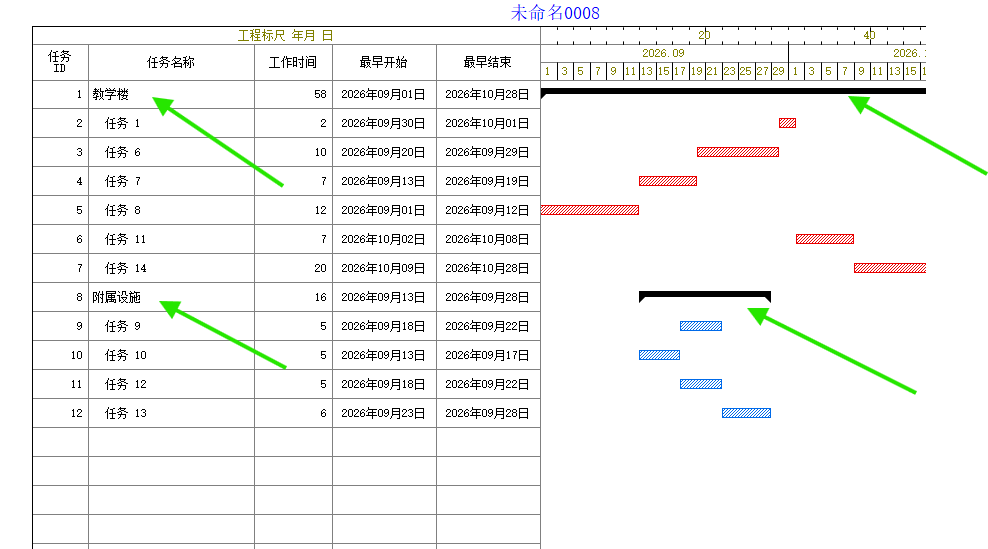

13. 检查摘要与下属工作

横道图中已生成“教学楼”和“附属设施”两个摘要，各项工作位于对应摘要下方。黑色摘要横道表示该分部下所有工作的整体时间范围。

> 后续增删区块、调整节点层级或改变工序所属区块后，应重新执行“横道图同步”并检查摘要层级。

四、调整横道图配色和字体

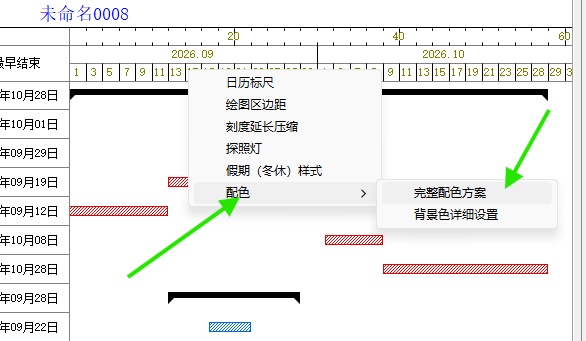

14. 打开完整配色方案

在横道图的日历刻度区单击鼠标右键，依次选择“配色”→“完整配色方案”。

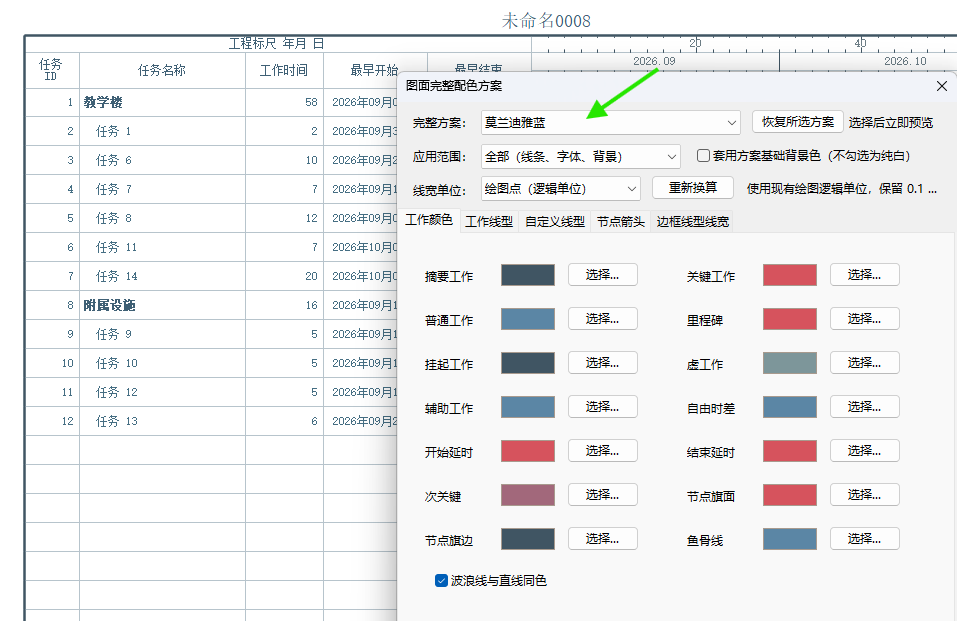

15. 快速设置整个横道图的配色

在“图面完整配色方案”窗口中选择一套完整方案，并按需要设置应用范围。该功能可一次调整摘要工作、普通工作、关键工作、节点及其他图面元素的颜色，适合快速统一整张横道图的风格。

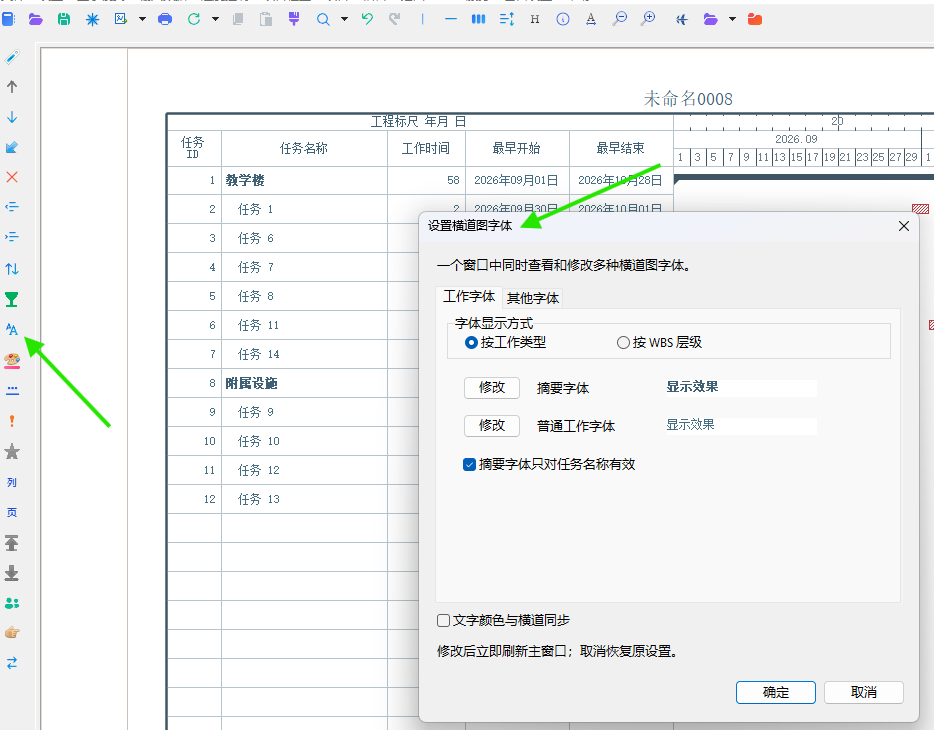

16. 调整横道图字体

单击左侧工具栏的字体按钮，打开“设置横道图字体”窗口。可以选择“按工作类型”或“按 WBS 层级”显示字体，并分别修改摘要字体和普通工作字体。“摘要字体只对任务名称有效”和“文字颜色与横道同步”可根据图面需要选择。

操作要点

• 左侧节点决定区块名称和层级，右侧区块范围决定工序归属。
• 横隔线用于把双代号网络图分成可视的施工分部；横道图摘要用于表示相同的分组关系。
• 区块结构修改后，必须重新执行“横道图同步”，才能把最新结构反映到横道图中。
