设置日期竖线

本页说明如何在双代号网络图或横道图中设置日期竖线。日期竖线用于在图纸中按固定时间间隔显示竖向格线，方便查看工作所在日期、月份分隔或指定周期位置。

打开日期格线设置

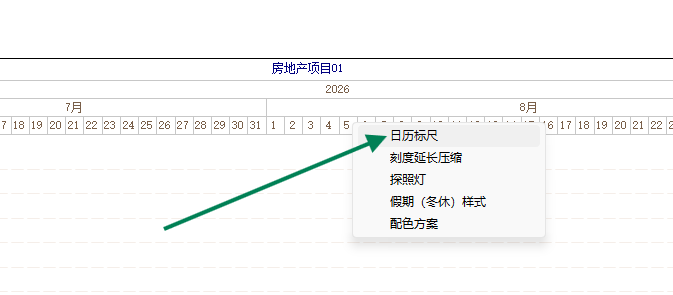

把鼠标放到图纸上方或下方的日历刻度栏上，单击鼠标右键，在弹出的菜单中选择“日历标尺”。

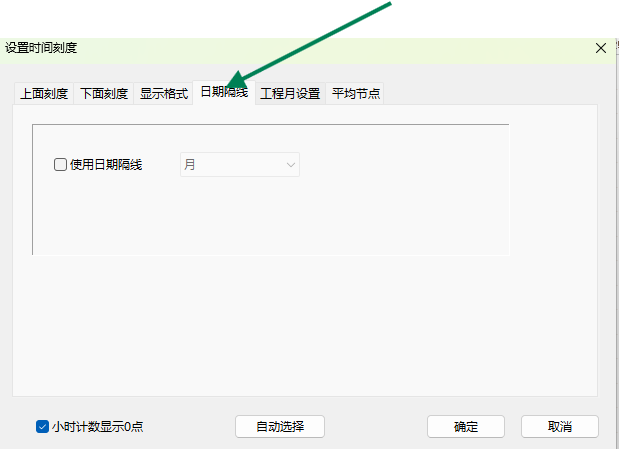

弹出“设置时间刻度”窗口后，选择“日期格线”标签页。

设置日期竖线规则

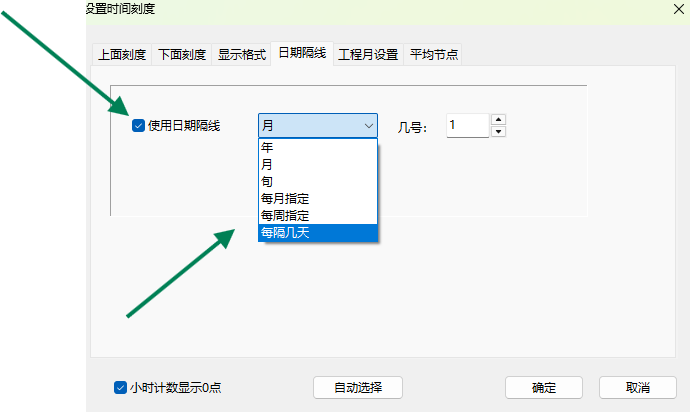

勾选“使用日期格线”后，下拉菜单变为可用。可以根据图纸需要选择按年、按月、按旬、每月指定、每周指定，或者每隔几天显示一条日期竖线。

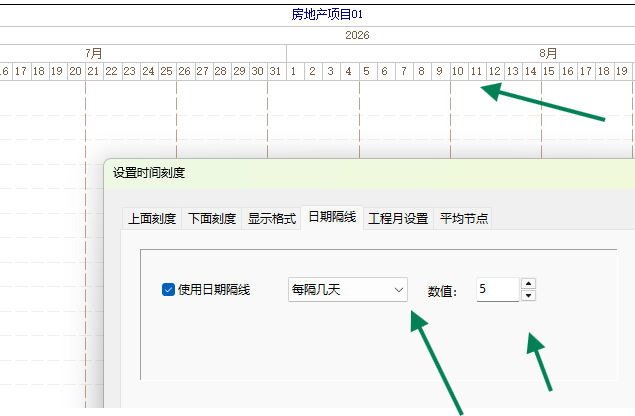

如果选择“每隔几天”，在右侧“数值”框中输入间隔天数。例如输入 5，表示每隔 5 天显示一条竖线。

操作后检查

1. 确认当前是在双代号网络图状态还是横道图状态，两个状态的刻度设置是分开保存的。
2. 检查是否已经勾选“使用日期格线”。
3. 检查下拉菜单选择的是按年、按月还是每隔几天显示。
4. 如果选择“每隔几天”，检查右侧数值是否填写正确。
5. 点“确定”后回到图纸，检查竖线间隔是否符合图纸需要，是否影响工作名称和节点显示。
