节点大小及箭头样式

双代号网络图中的节点大小、箭头大小和箭头样式可以统一调整。如果图面缩放后节点或箭头显得过大、过小，或者组件节点不够清楚，可以使用“箭头样式”进行设置。

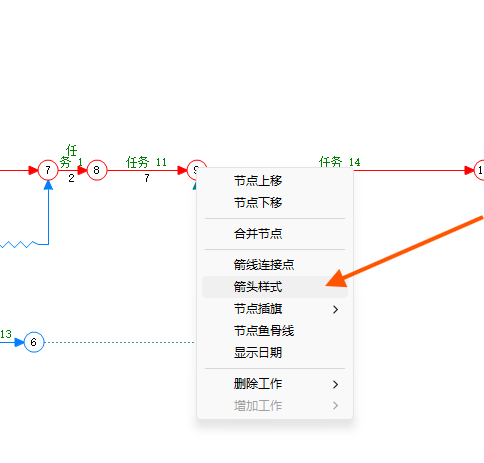

1. 打开箭头样式设置

1. 在双代号网络图中找到任意一个节点。
2. 在节点上单击鼠标右键。
3. 在弹出的菜单中单击“箭头样式”。

此操作打开当前图面的统一节点和箭头设置，并不是只修改刚才右键单击的一个节点。

2. 设置节点和箭头

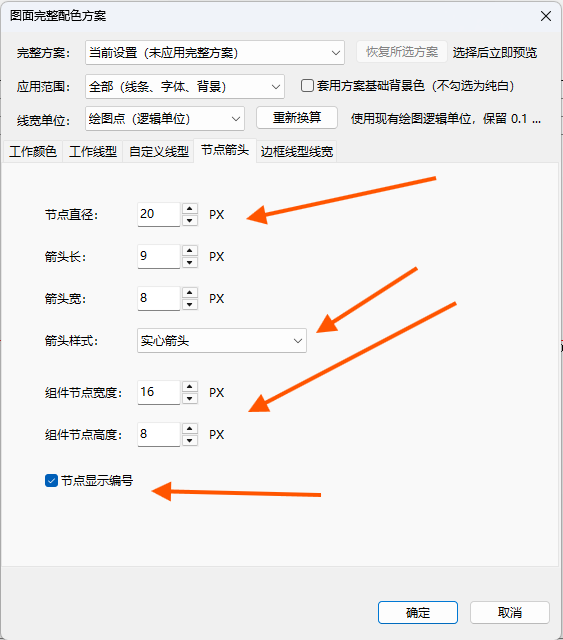

窗口打开后自动进入“节点箭头”标签，可以设置以下内容：

• **节点直径**：调整普通圆形节点的大小。
• **箭头长、箭头宽**：调整工作箭线末端箭头的长度和宽度。
• **箭头样式**：从下拉列表中选择软件提供的三种箭头样式。
• **组件节点宽度、组件节点高度**：调整实工作分段后，组件中间小长方形节点的大小。
• **节点显示编号**：控制节点圆圈中是否显示节点编号。

3. 调整建议

1. 普通节点较拥挤时，可以适当减小节点直径；图纸比例较大或打印后不清楚时，可以适当增大。
2. 箭头长度和宽度应与工作线宽协调，避免箭头过小看不清或过大遮挡节点。
3. 只有使用组件工作时，组件节点宽度和高度才会影响图面中的小长方形节点。
4. 调整后观察图面预览，确认节点、箭头、工作名称和工期数字没有重叠。

4. 保存设置

设置完成后单击“确定”，将节点和箭头样式应用到当前图面。用于打印或输出 PDF 时，应再检查箭头、节点编号和组件节点是否清楚。
