如何在横道图显示工程量

这里介绍如何输入工程量总量和单位，并在横道图、横道图加表格状态中显示和编辑工程量。

在双代号网络图中输入工程量

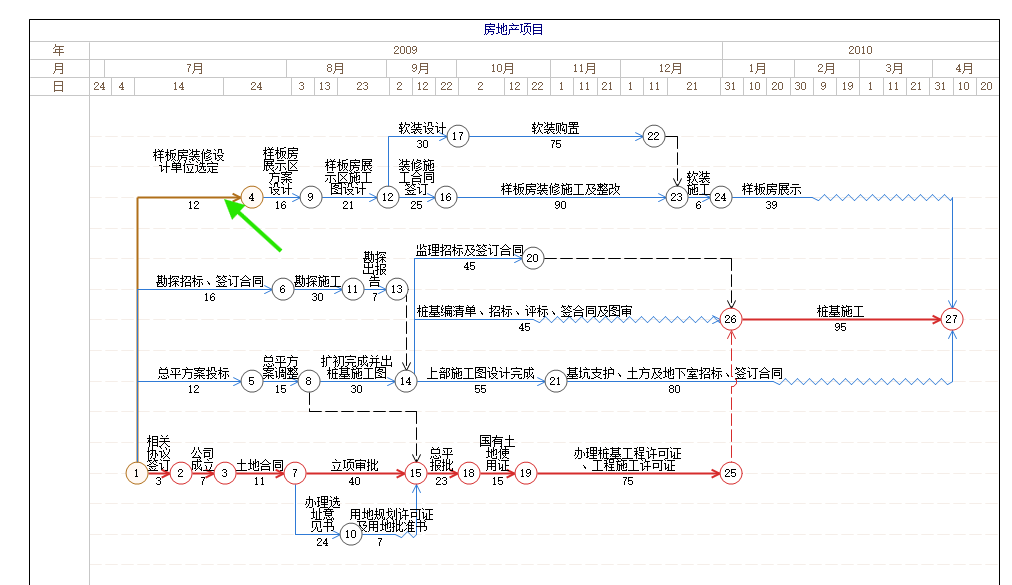

1. 在双代号网络图中，找到需要输入工程量的工作。
2. 在工作名称上双击鼠标左键。

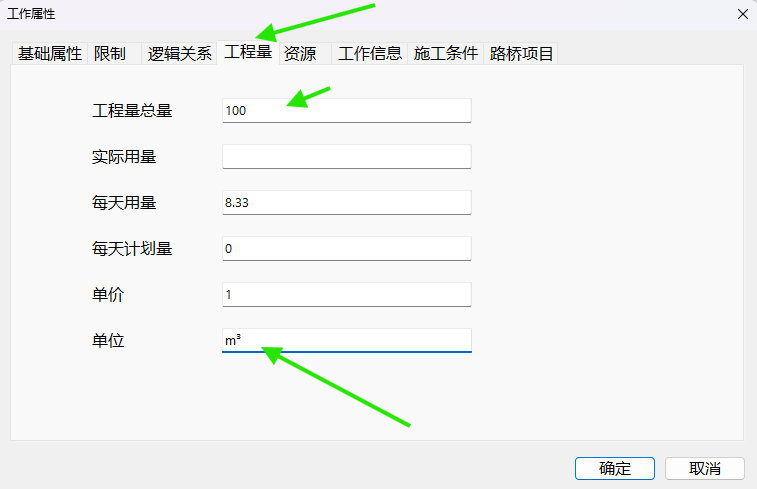

1. 弹出“工作属性”窗口后，切换到“工程量”标签页。
2. 在“工程量总量”中输入总量，在“单位”中输入单位。软件支持上标，立方米可以直接输入 m³。
3. 输入完成后，单击“确定”。

在横道图中输入工程量

1. 单击主窗口右侧的“横”按钮，进入横道图状态。

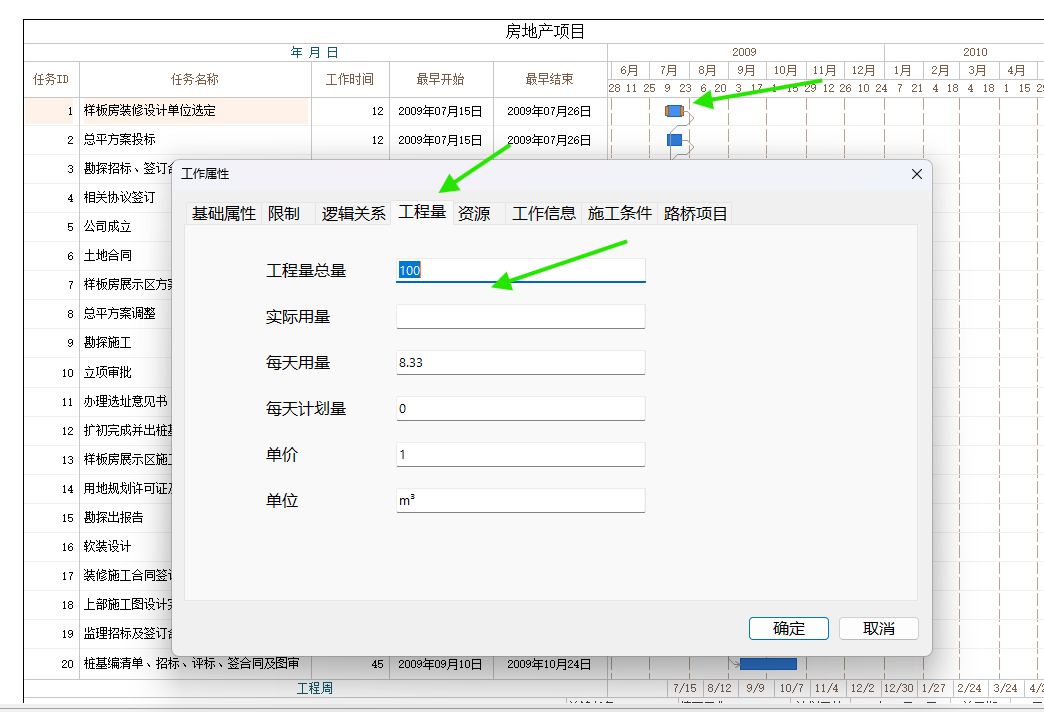

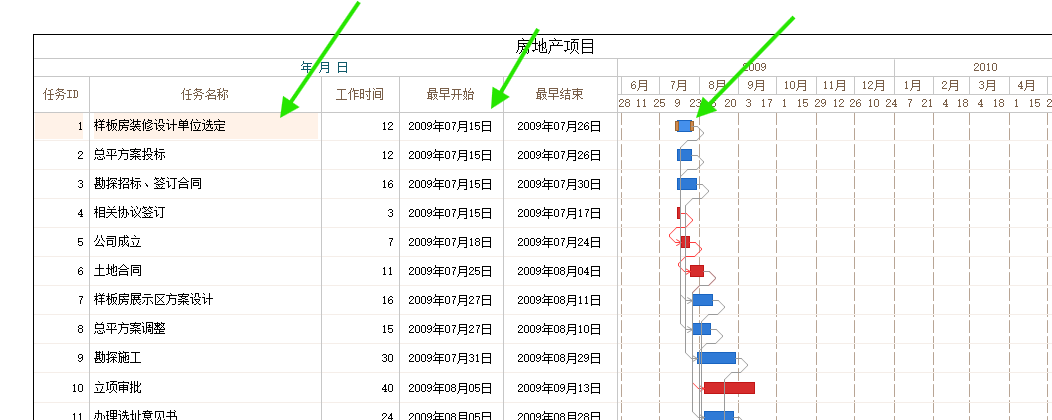

1. 在横道图工作行的任意位置双击鼠标左键。

1. 弹出“工作属性”窗口后，进入“工程量”标签页。
2. 输入“工程量总量”和“单位”，再单击“确定”。这里和双代号网络图中输入的是同一项工作数据，效果相同。

设置横道图显示工程量列

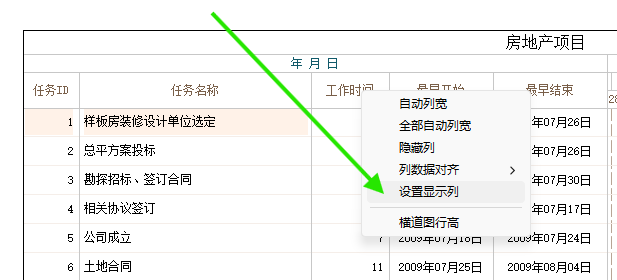

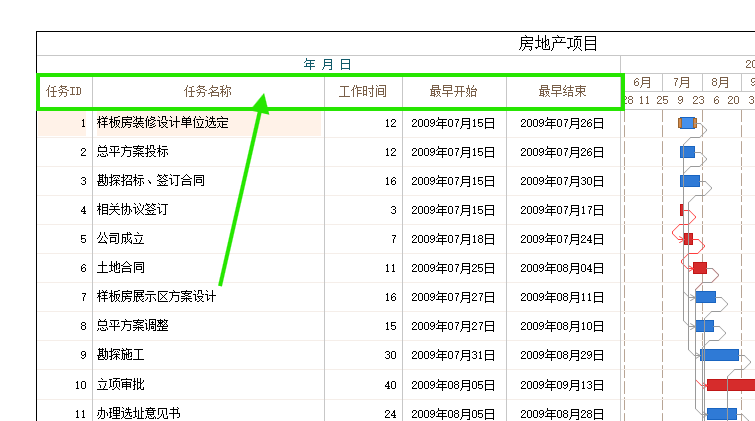

1. 在横道图的列名表头区域单击鼠标右键。

1. 在弹出的右键菜单中，选择“设置显示列”。

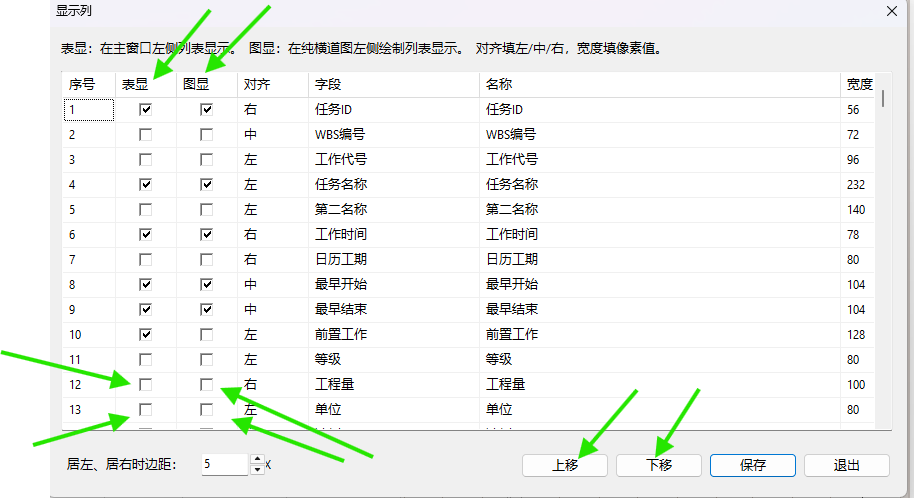

1. 在“显示列”窗口中，找到“工程量”和“单位”两行。

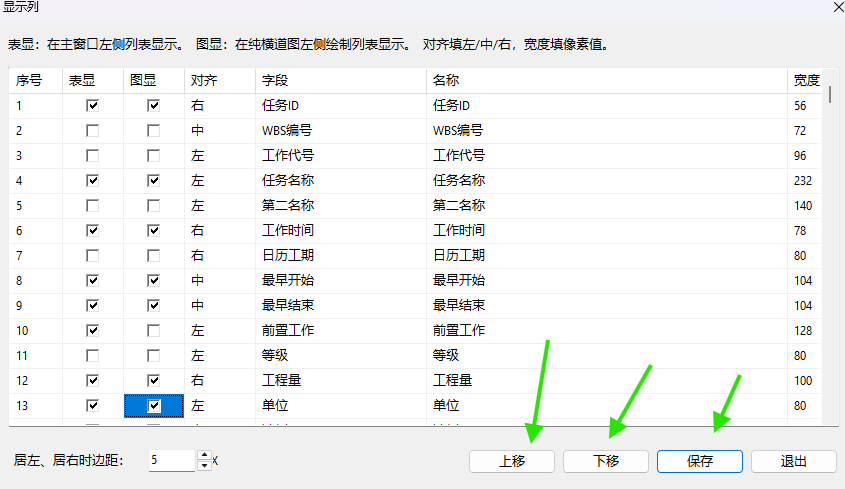

2. 勾选对应的“表显”和“图显”。“表显”表示在横道图加表格模式下显示，“图显”表示在横道图左侧绘制列表中显示。
3. 如需调整显示顺序，可以选中行后单击“上移”或“下移”。
4. 设置完成后，单击“保存”。

查看并直接编辑工程量

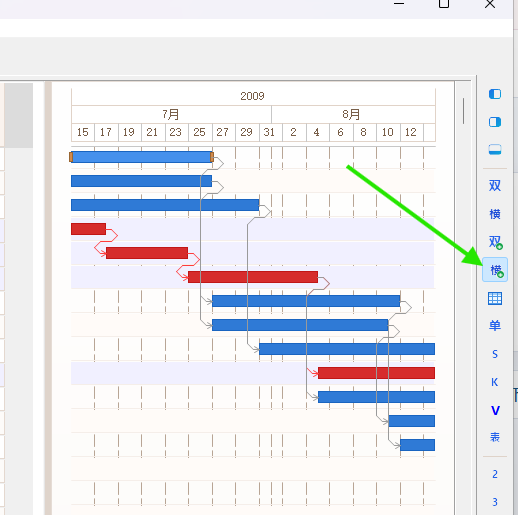

1. 单击主窗口右侧的“横道图加表格”状态按钮。

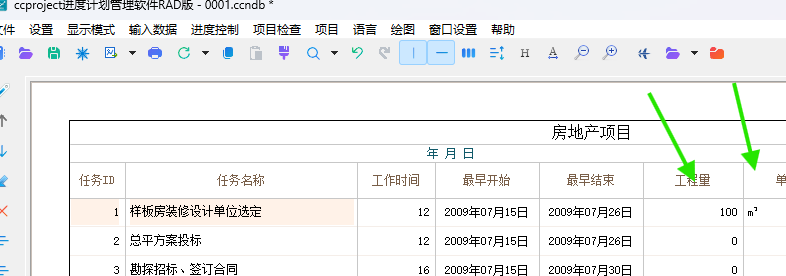

1. 列设置保存后，横道图表格中会显示“工程量”和“单位”列。

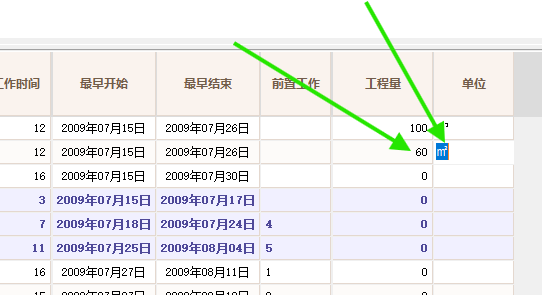

1. 在横道图加表格状态下，可以直接在对应单元格中输入或修改工程量和单位。

操作后检查

1. 工程量总量是否已经保存到对应工作。
2. 单位是否输入正确，例如 m³。
3. “表显”和“图显”是否按需要勾选。
4. 横道图加表格状态下，工程量和单位列是否显示在合适位置。
