绘制形象进度主线

形象进度主线是能够代表主要施工过程、决定图形阅读方向的一组工作。它不是一种单独的数据，也不一定等同于计算后的关键线路；绘制时仍然要使用双代号网络图中的真实工作、节点和逻辑关系。

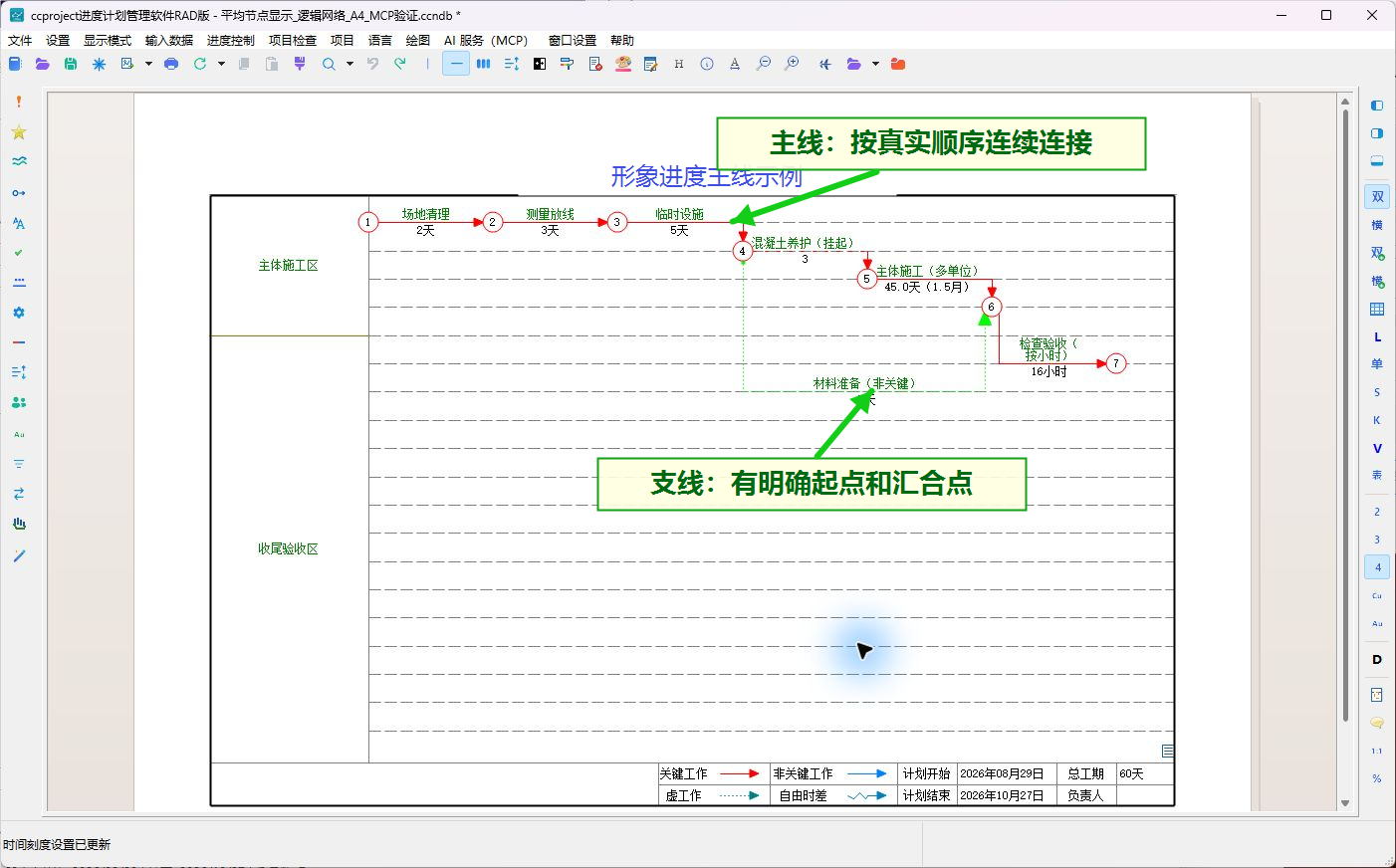

本例使用一个有前后逻辑、可以在水平方向撑开的简单网络：

• 主线：场地清理 → 测量放线 → 临时设施 → 混凝土养护（挂起）→ 主体施工 → 检查验收；
• 支线：材料准备从“临时设施”完成后开始，在“主体施工”完成处与主线汇合。

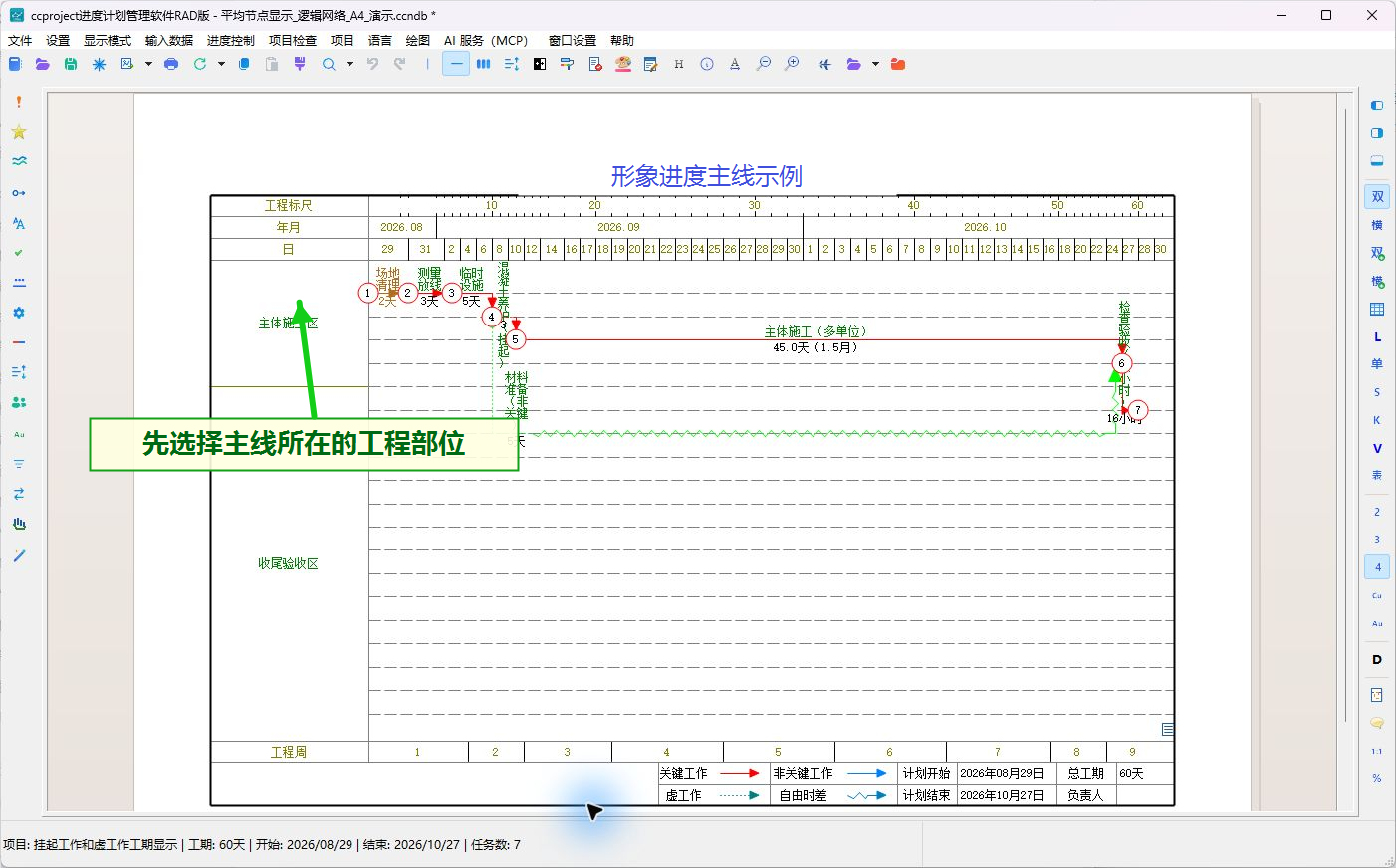

第一步：选择主线所在的工程部位

1. 进入“双代号网络图”状态。
2. 如果项目已经分区，先在左侧找到要绘制主线的工程部位。
3. 在这个工程部位中选择一条水平格线，后续主线尽量沿同一阅读方向展开。

主线应该使用真实的施工顺序，不要为了让图形整齐而改变逻辑关系。

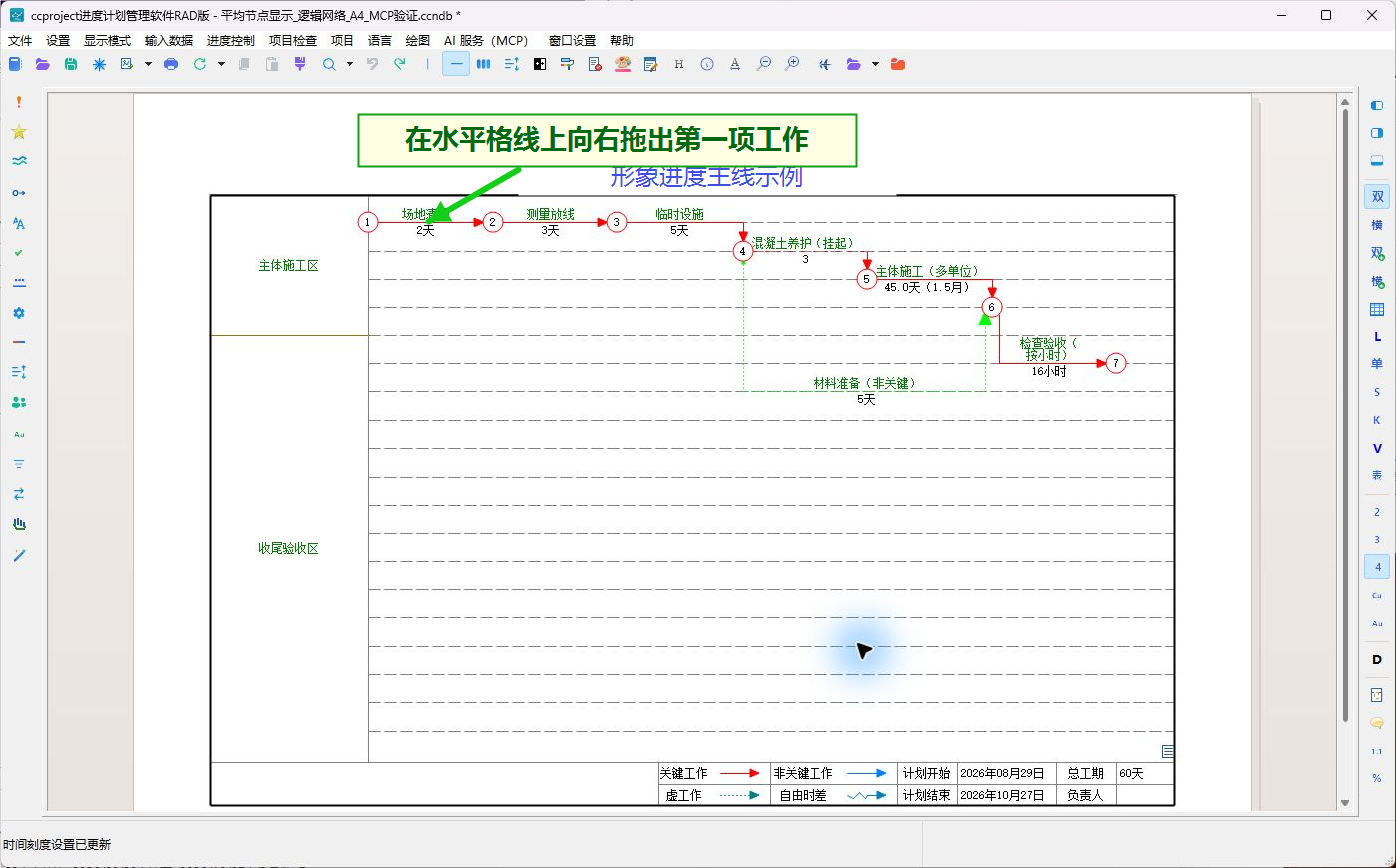

第二步：绘制第一项工作

1. 把鼠标放在选定的水平格线上。
2. 按住鼠标左键向右拖动。
3. 到达合适位置后放开鼠标左键，软件会弹出“工作属性”窗口。

第一项工作会同时生成开始节点和结束节点。详细操作可参见添加第一个工作。

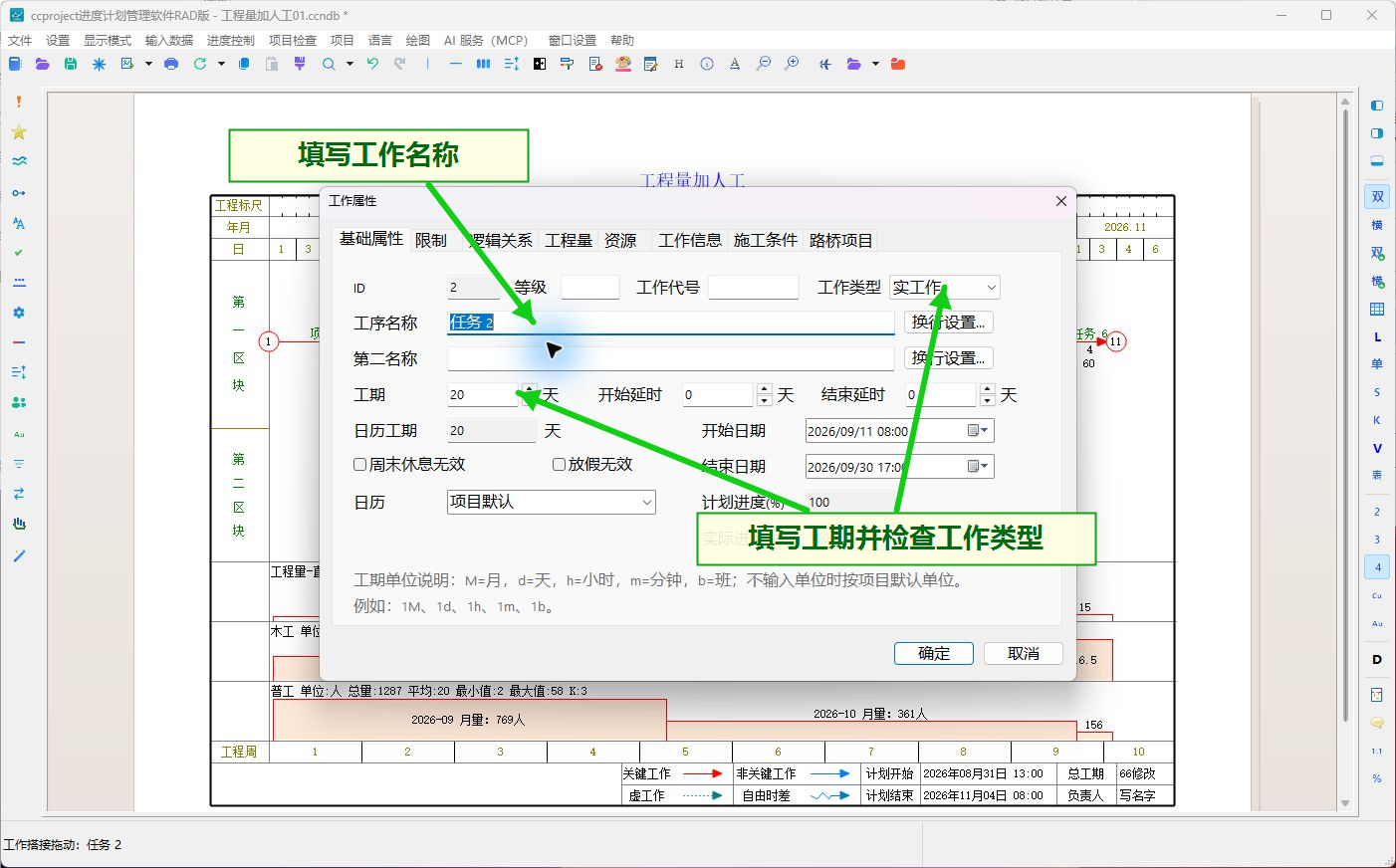

第三步：填写工作属性

1. 在“工序名称”中填写当前工作的名称，例如“场地清理”。
2. 在“工期”中填写持续时间，并确认单位是否正确。
3. 普通施工工序选择“实工作”。
4. 检查开始日期、日历和其他限制条件，然后单击“确定”。

工作名称和工期会直接影响网络图阅读和计算结果，不能只按图上线段的长短判断工期。

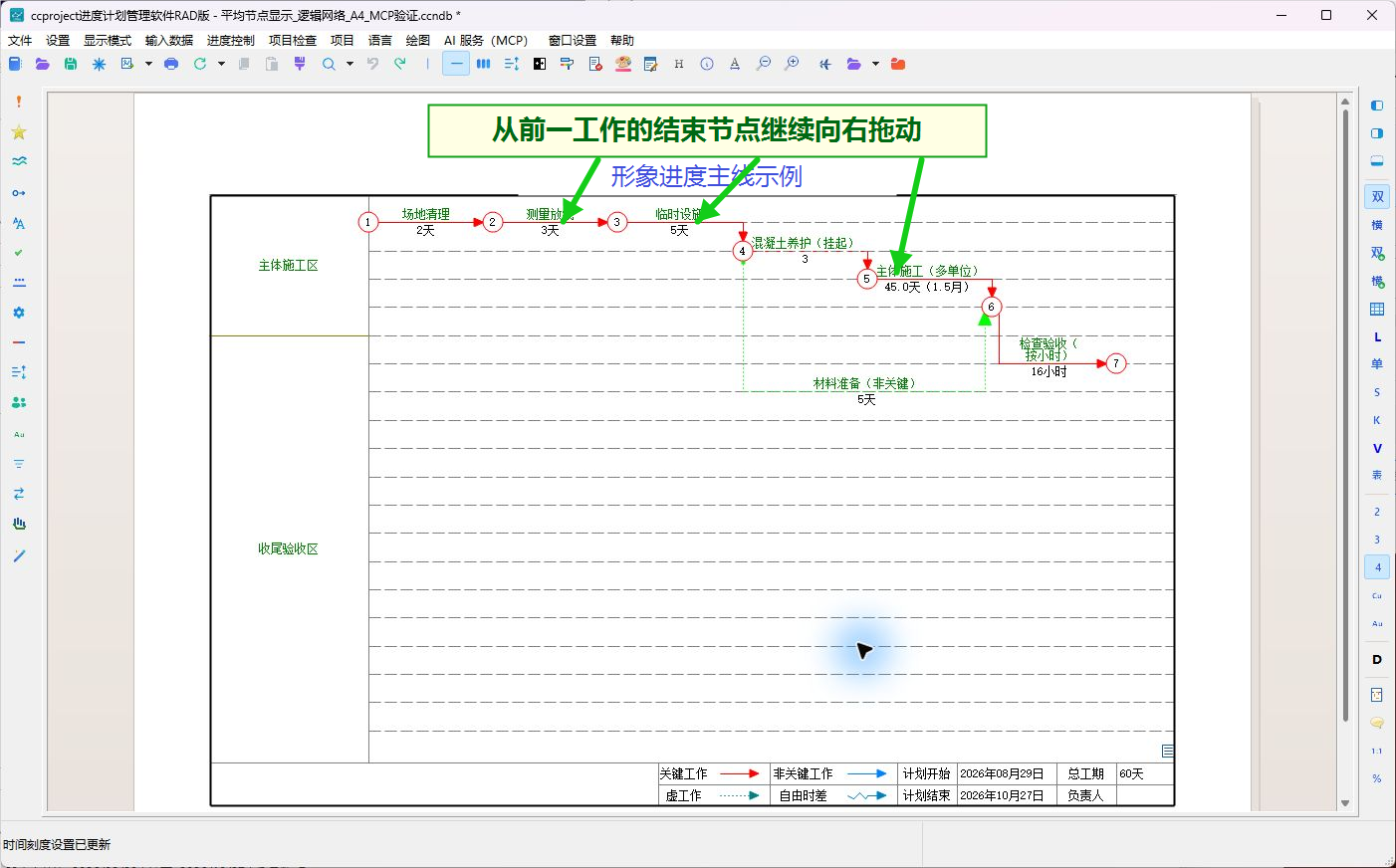

第四步：按施工顺序增加后续工作

1. 把鼠标放到前一工作的结束节点上。
2. 按住鼠标左键向右拖动，放开后填写下一项工作的属性。
3. 按同样的方法依次增加“测量放线”“临时设施”和“主体施工”等工作。
4. 每增加一项工作，都要确认它从正确的前节点开始，并连接到正确的后节点。

这样形成的是首尾相接的真实逻辑链，默认相当于前一项完成后下一项开始。

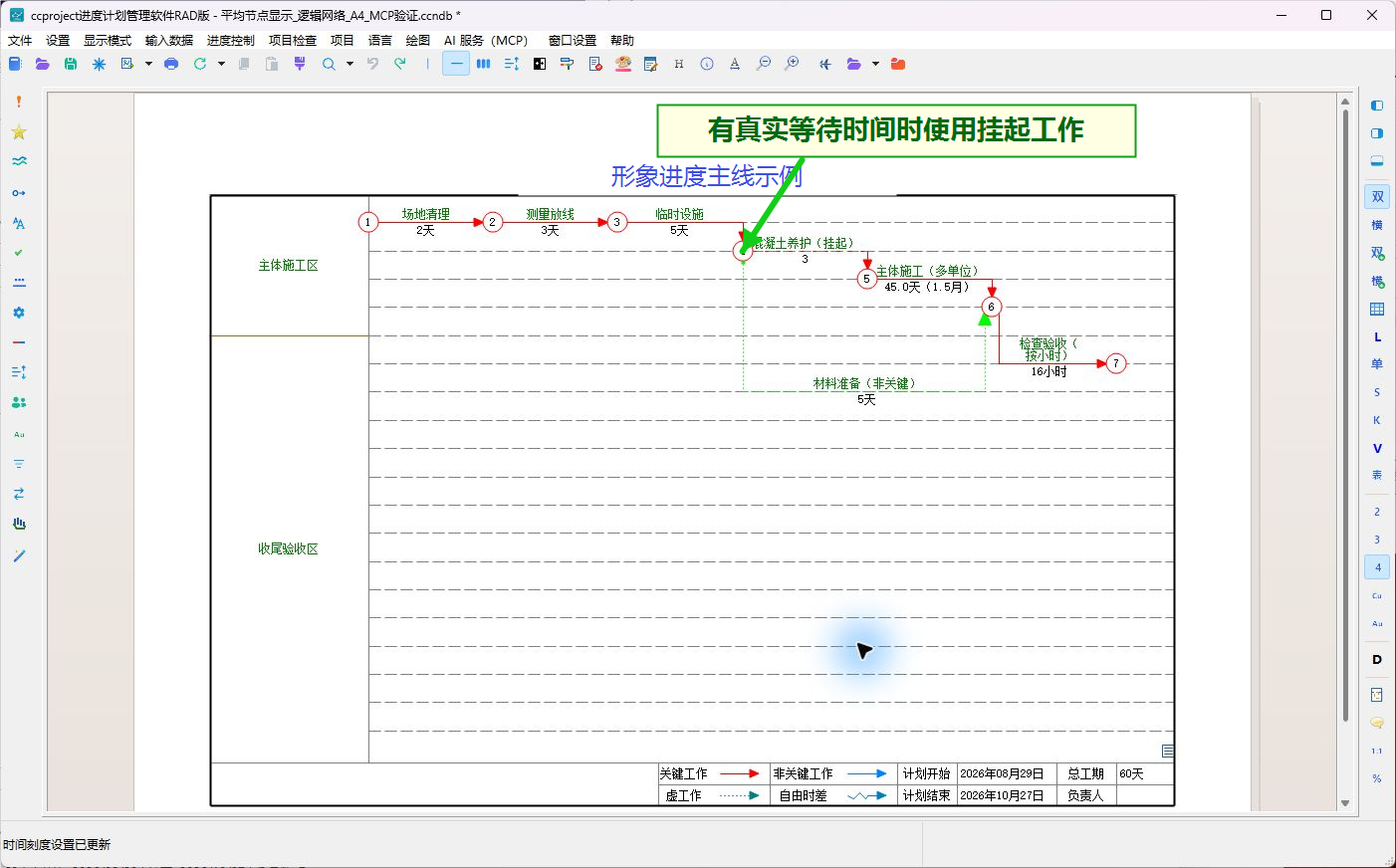

第五步：正确表示等待时间

混凝土养护、强度增长或设备等待等过程虽然不消耗普通施工工作量，但会占用时间，应使用“挂起工作”。

1. 从等待开始节点拖出一项工作。
2. 在“工作属性”中把工作类型改为“挂起工作”。
3. 填写实际等待时间，例如 3 天。
4. 确认后检查等待工作是否位于前后两项真实工作的中间。

只表示逻辑关系、没有持续时间时才使用“虚工作”；虚工作和里程碑的工期必须为 0。

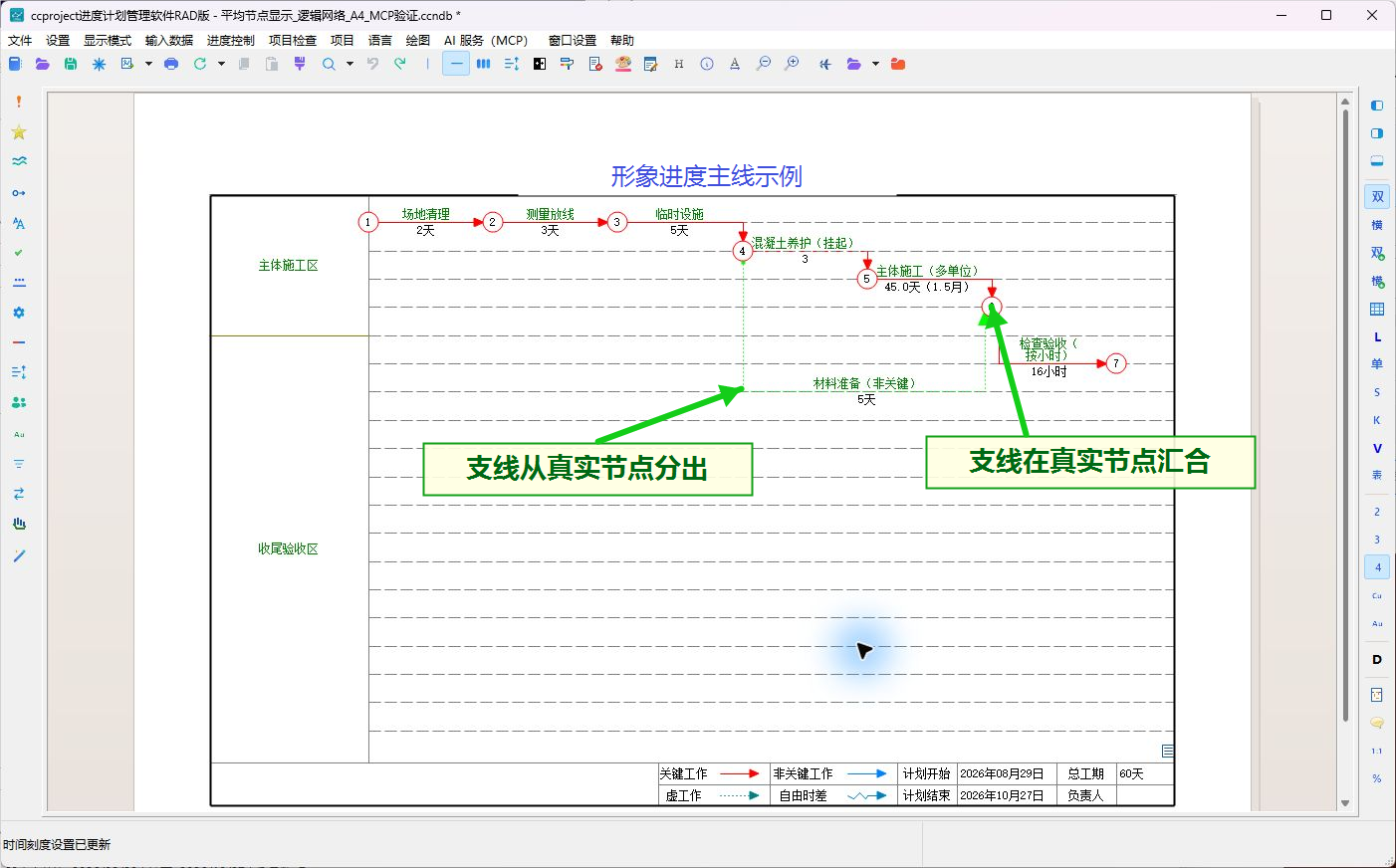

第六步：增加支线并在正确节点汇合

当材料准备、设备安装或其他工作可以与主线并行时，不要把它们强行串到主线上。

1. 从支线真实开始的节点拖出工作，例如从“临时设施”完成节点增加“材料准备”。
2. 把支线放在主线下方，使两条线路容易区分。
3. 将支线的结束节点连接到它真正限制的主线节点。
4. 检查汇合点：只有主线和支线都完成后，后续工作才能开始。

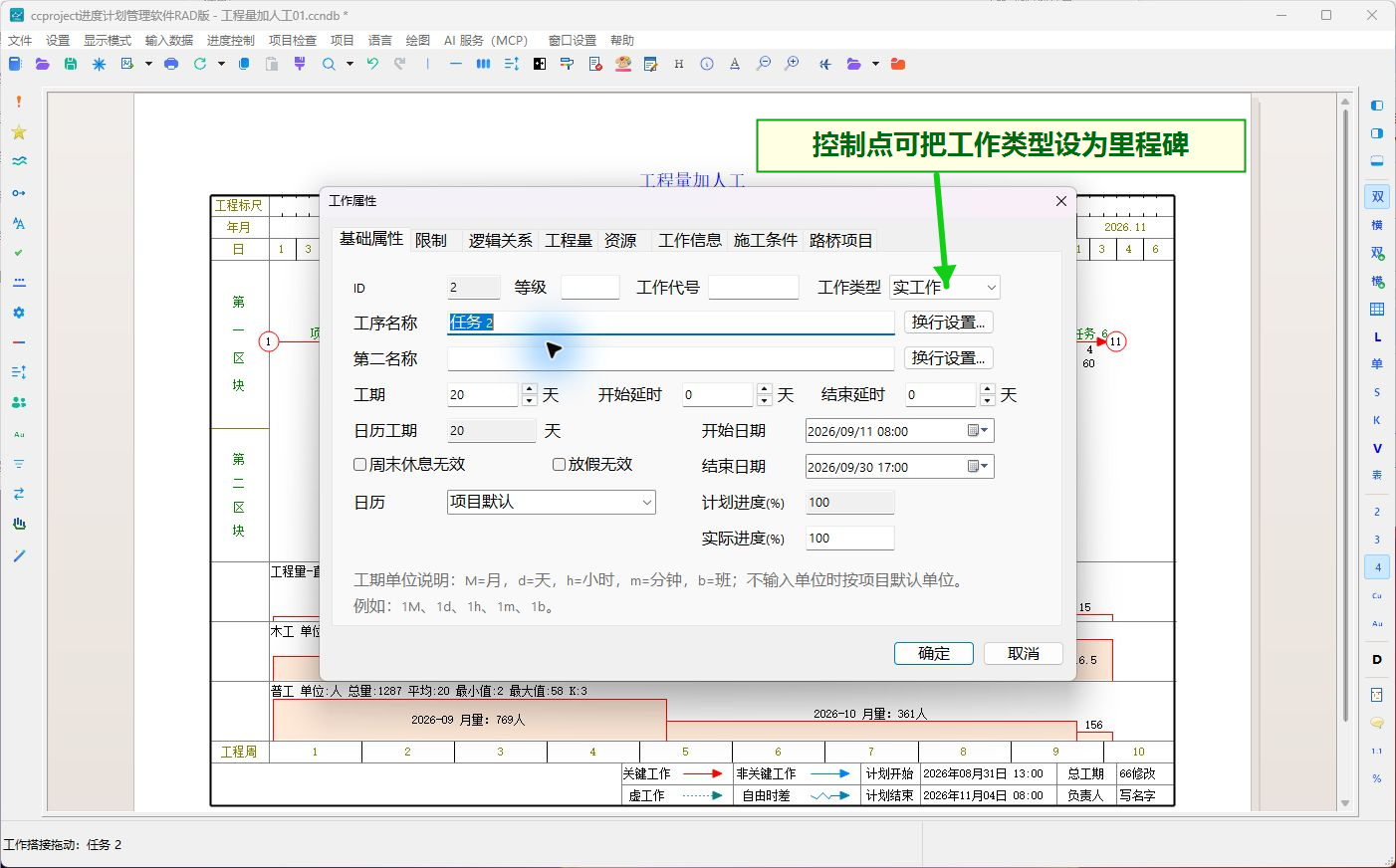

第七步：按需要设置控制里程碑

开工、封顶、贯通、试运行和竣工等控制点可以使用里程碑表示。

1. 新增工作或打开现有工作的“工作属性”。
2. 在“工作类型”中选择“里程碑”。
3. 将里程碑工期设为 0，并连接到正确的前后节点。
4. 里程碑只表示控制时点，不代替真实施工工作。

第八步：计算并检查主线

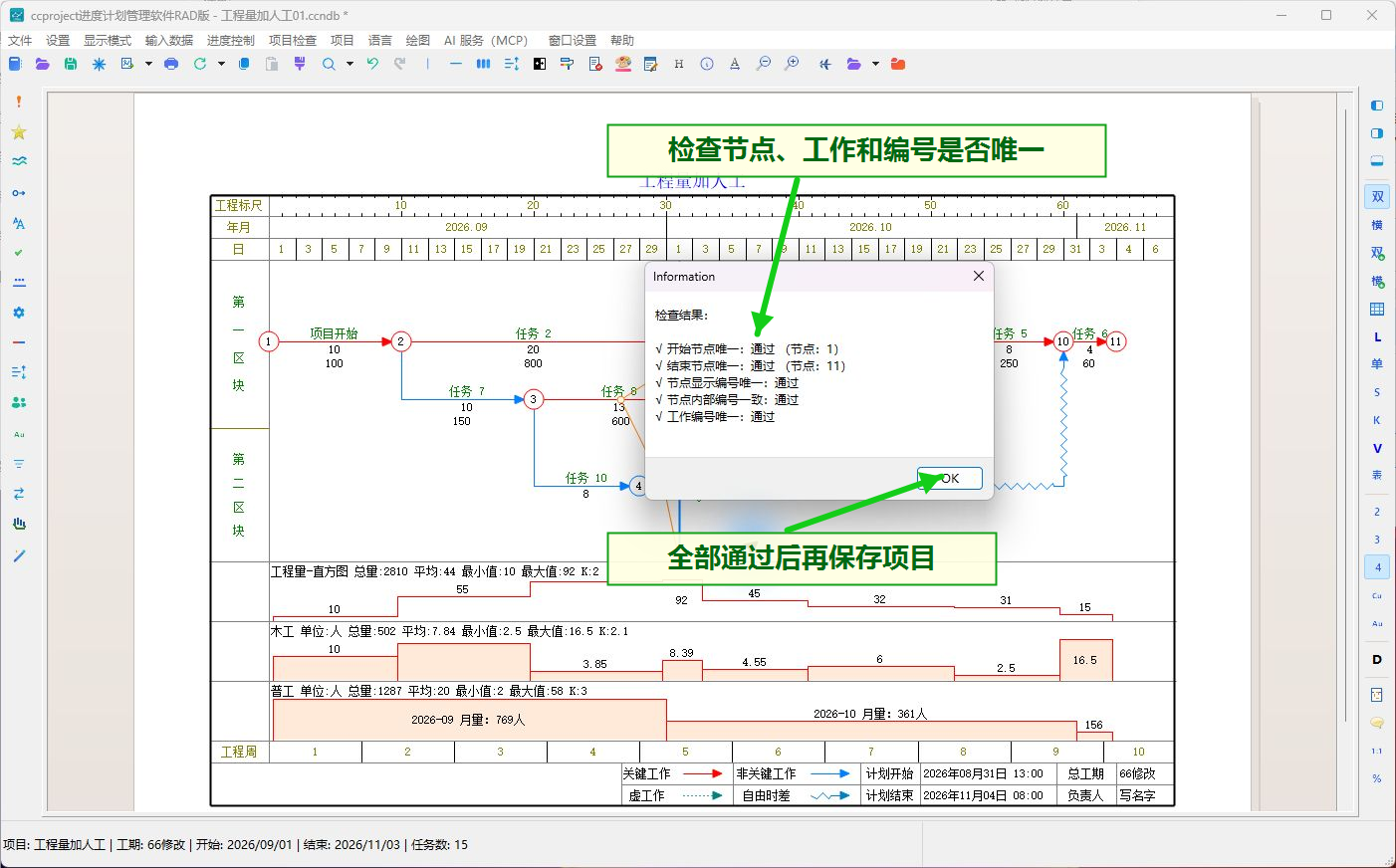

主线绘制完成后，先重新计算项目，再执行网络图检查。

重点检查：

• 开始节点和结束节点是否唯一；
• 节点编号、节点内部编号和工作编号是否唯一；
• 每项工作是否连接到真实的前后节点；
• 等待时间是否误画成虚工作；
• 支线是否在正确节点分出和汇合；
• 项目总工期和计算出的关键线路是否符合实际施工过程。

检查窗口中的项目全部通过后，再保存项目文件。

本例的数据检查结果

本页示例同时使用 MCP 读取项目内部数据，避免只根据图形判断。检查结果如下：

这也说明“主线”和“关键线路”不是同一个概念：主线用于清楚表达主要施工过程，关键线路由工期和逻辑关系计算得到。

完成后的自查

• 图形能否从左到右看出主要施工顺序；
• 前后工作是否真正相连，而不是只在画面上靠近；
• 支线是否可以与主线并行，并在正确位置汇合；
• 工作名称、工期和工作类型是否与项目内部数据一致；
• 自动排版或人工移动节点后，施工逻辑是否保持不变。

下一步：使用流水施工快速生成工作。
