设置网络图显示内容

这项功能用于统一设置工作名称、工期数字、时间参数、开始结束日期、工程量、里程数、人材机和管理信息的显示位置。

第 1 步：进入双代号网络图

打开项目后，单击右侧“**双**”按钮，确认当前显示的是双代号网络图。

第 2 步：打开“显示内容”

单击左侧工具栏中的“**双代号显示内容**”按钮。

第 3 步：选择要设置的内容

窗口上方按内容分为“名称工期、时间参数、开始结束、工程量、里程数、人材机、管理信息、信息字体”等标签。先单击需要设置的标签。

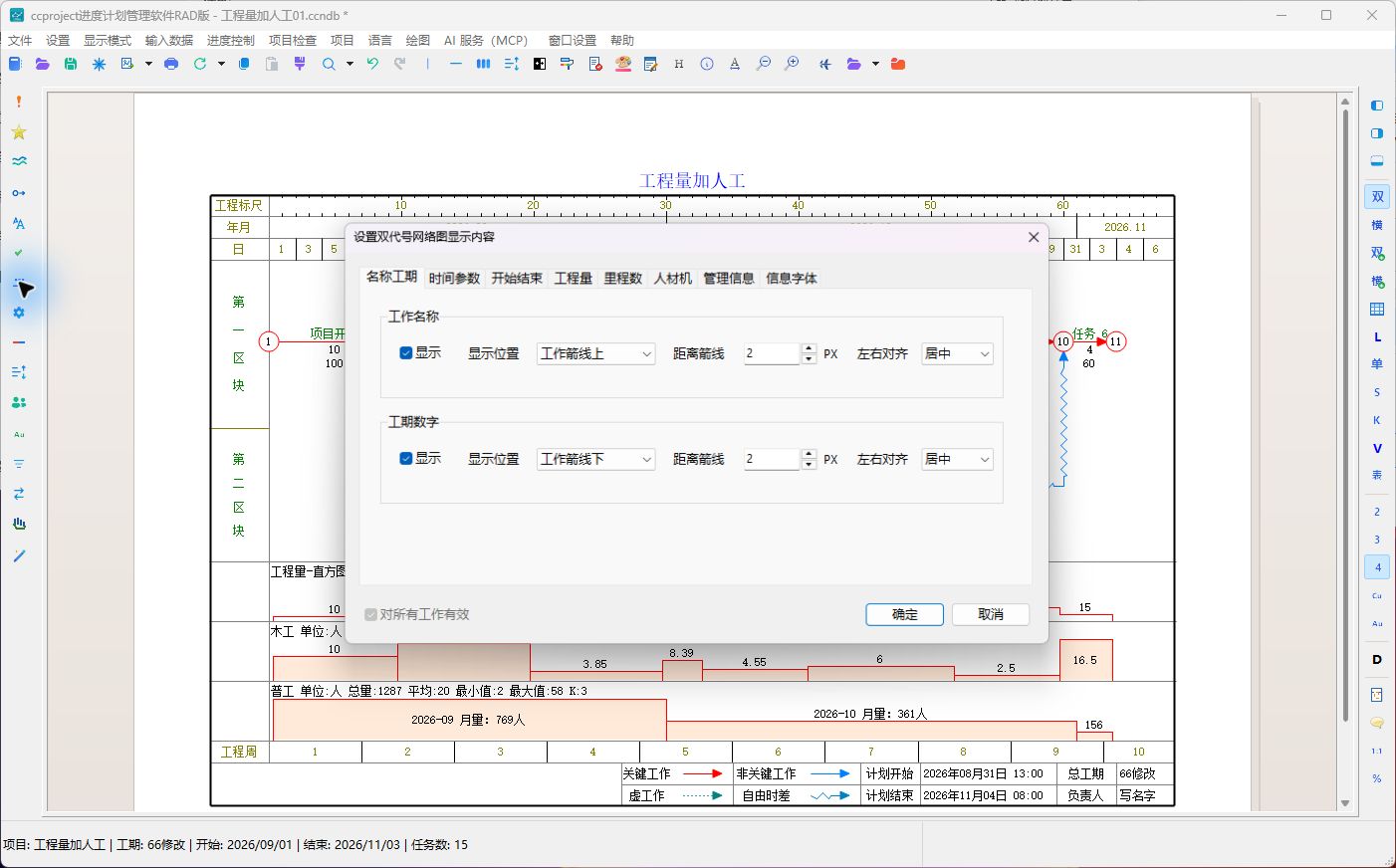

第 4 步：设置显示位置

以“名称工期”为例：

1. 勾选“显示”；
2. 选择显示在工作箭线上方或下方；
3. 填写与箭线的距离；
4. 选择左、中、右对齐方式。

需要批量修改全部工作时，勾选左下角“**对所有工作有效**”；只想修改当前对象时不要勾选。

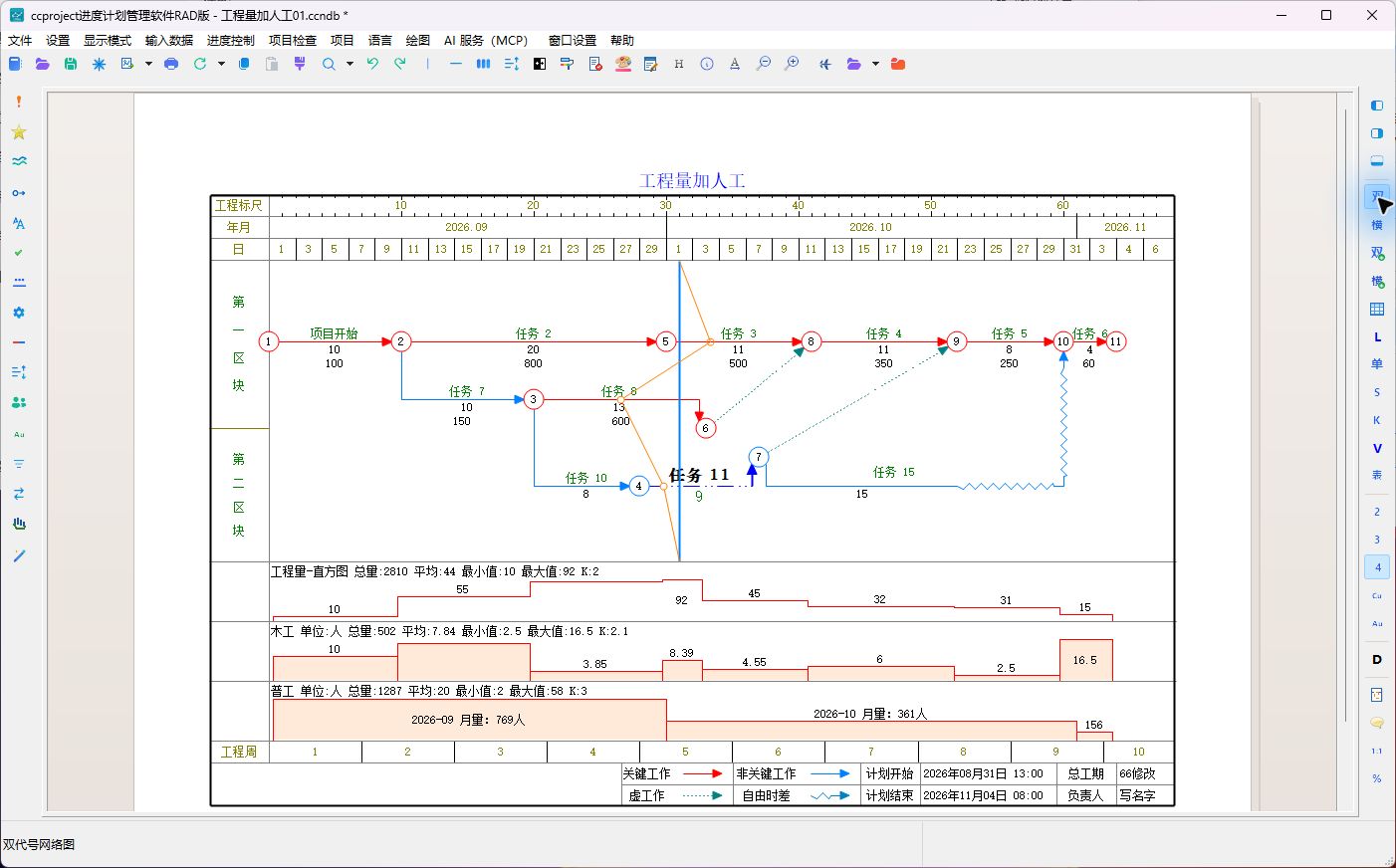

第 5 步：应用并检查

单击“确定”，回到 A4 网络图检查名称和数字是否清楚，有没有压住节点、箭头或其他文字。

注意事项

• “对所有工作有效”会批量覆盖显示设置，使用前先确认范围。
• 工作名称太长时，可先调整换行和行数，再调整与箭线的距离。
• 显示内容过多会使图面拥挤，应只保留交付图纸需要的信息。
