添加并行工作ss5

本页介绍如何通过组件搭接设置SS（5）逻辑关系，即任务2开始5天后，任务3才能开始。

查看三个工作的初始时间

本例包含任务1、任务2和任务3。任务1完成后，任务2立即开始；任务3已经设置了开始时间，但目前还没有与任务2建立逻辑关系。任务3的开始时间位于任务2开始时间的5天以后。

先确定需要表达的限制关系

同样是间隔5天，可以根据实际需要选择不同的表达方法：

1. 如果主要表达“任务1完成5天后，任务3开始”，可以在任务1和任务3之间增加一个5天的挂起工作，形成FS（5）。这样以后调整任务2的工期，不会影响任务3。
2. 如果要突出“任务2开始5天后，任务3才能开始”，说明任务2和任务3之间存在明确限制关系，应使用组件搭接设置SS（5）。例如，任务2“挖土”开始5天后，任务3“做基槽”才能开始。

从任务2拖动到任务3

1. 把鼠标移动到任务2的工作线上。
2. 按住鼠标左键，开始向任务3拖动。

1. 继续把鼠标拖动到任务3的工作线上。
2. 鼠标位于任务3上方后，放开鼠标左键。

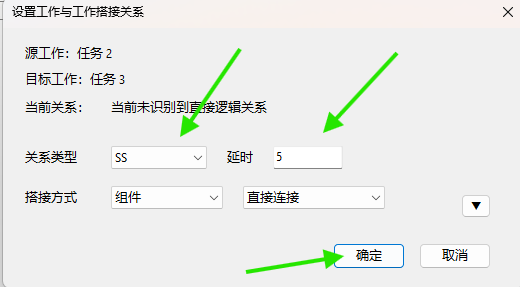

设置SS延时5

放开鼠标左键后，会打开“设置工作与工作搭接关系”窗口。窗口中应确认源工作是任务2、目标工作是任务3，然后进行以下设置：

1. 把“关系类型”选择为 SS。
2. 把“延时”设置为 5。
3. 搭接方式选择“组件”，连接方式按需要保持“直接连接”。
4. 单击“确定”。

查看SS（5）搭接结果

确定后，网络图会显示任务2与任务3之间的搭接关系。其含义是：任务2开始后再经过5天，任务3开始，即SS（5）逻辑关系。

操作后检查

1. 源工作是否为任务2，目标工作是否为任务3。
2. 关系类型是否为SS。
3. 延时是否设置为5天。
4. 图中是否显示任务2开始5天后任务3开始的搭接关系。
5. 如果实际需要表达的是任务1完成5天后任务3开始，应改用挂起工作表达FS（5）。
