设置FS-5的搭接关系

FS（-5）表示后续工作在前一个工作尚未结束时已经开始。本例中，任务3在任务2结束前5天开始。

两种表达方式

软件可以使用两种方式表达FS（-5）：

1. 组件方式：把任务2分为前段10天和后段5天，任务3的开始节点连接到任务2的中间节点。该方式符合双代号网络图从左向右绘制的习惯，推荐用于投标图纸。
2. 负数挂起工作：生成一个工期为-5的挂起工作。该方式直观，但会出现反向绘制，与标准双代号网络图规范存在冲突。

方法一：使用组件表达FS（-5）

先确认任务2是前工作，任务3的开始节点是节点4。要表示任务2结束前5天任务3开始，可以把任务2的后5天拆分为组件。

1. 把鼠标移动到任务2的工作线上。
2. 按住鼠标左键，拖动到任务3的开始节点4。
3. 鼠标位于节点4上方后，放开鼠标左键。

确认组件工期

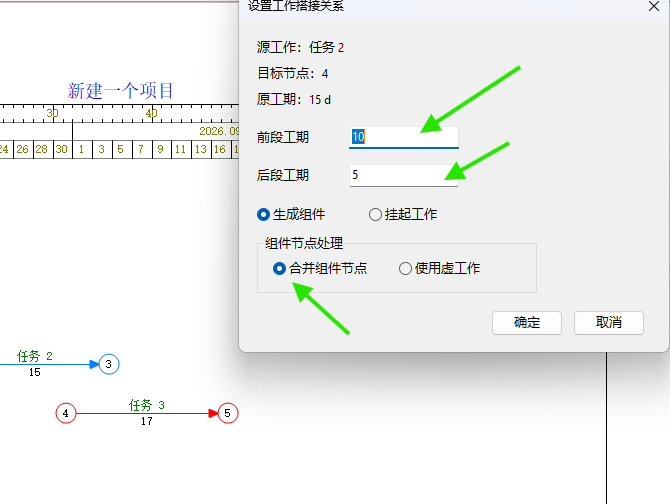

弹出的“设置工作搭接关系”窗口会把原工期15天的任务2分成两个组件：

1. 前段工期为10天。
2. 后段工期为5天。
3. 保持“生成组件”和默认的组件节点处理方式。
4. 确认数值正确后，单击“确定”。

查看组件表达效果

确定后，任务3从任务2的中间节点开始。任务2仍有后段5天尚未完成，因此图中表示任务2结束前5天，任务3已经开始。

方法二：使用负数挂起工作

也可以把鼠标从任务2的工作线上拖动到任务3的工作线上，然后放开鼠标左键，设置相同的FS（-5）逻辑关系。

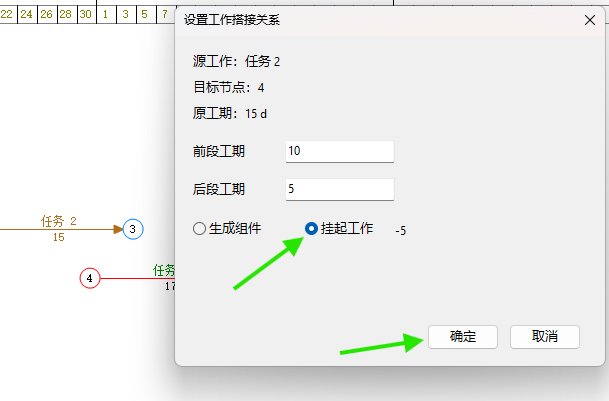

在弹出的“设置工作搭接关系”窗口中：

1. 确认前段工期为10天、后段工期为5天。
2. 选择“挂起工作”。
3. 窗口会显示挂起工作工期为 -5。
4. 单击“确定”。

确定后，任务2和任务3之间会生成一个工期为-5的挂起工作，直观表示任务3在任务2结束前5天开始。

投标图纸使用建议

标准双代号网络图中的工作通常都从左向右绘制。负数挂起工作虽然直观易懂，但会产生反向工作线，与规范存在冲突。投标过程中需要表达负数搭接时，建议优先使用前面的组件方式，不建议使用负数挂起工作。

操作后检查

1. 任务3是否在任务2结束前5天开始。
2. 使用组件时，任务2是否正确分为10天和5天两段。
3. 使用负数挂起工作时，挂起工期是否显示为-5。
4. 用于投标时，是否已经优先选择组件方式。
