设置图形、箭头和引线
矩形、圆圈、菱形、五角星、六边形、直线和箭头可以用来强调图面重点。它们只改变图面说明，不改变计划数据。
第 1 步：选择要插入的图形
在绘图区空白位置单击鼠标右键，选择“插入”，再选择矩形、箭头、圆圈、菱形、五角星或六边形。本例选择六边形。

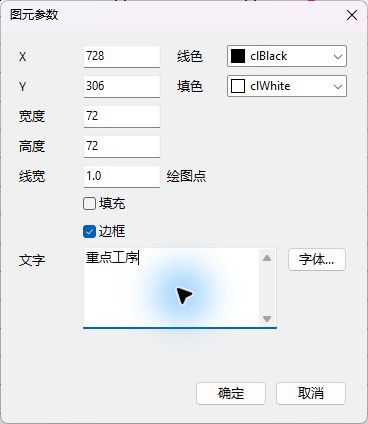

第 2 步：设置图元参数
在“图元参数”窗口中输入图形内的文字，并设置字体、边线、填充和其他参数。本例文字为“重点工序”。颜色应与网络图本身有明显区别，但不要过深。

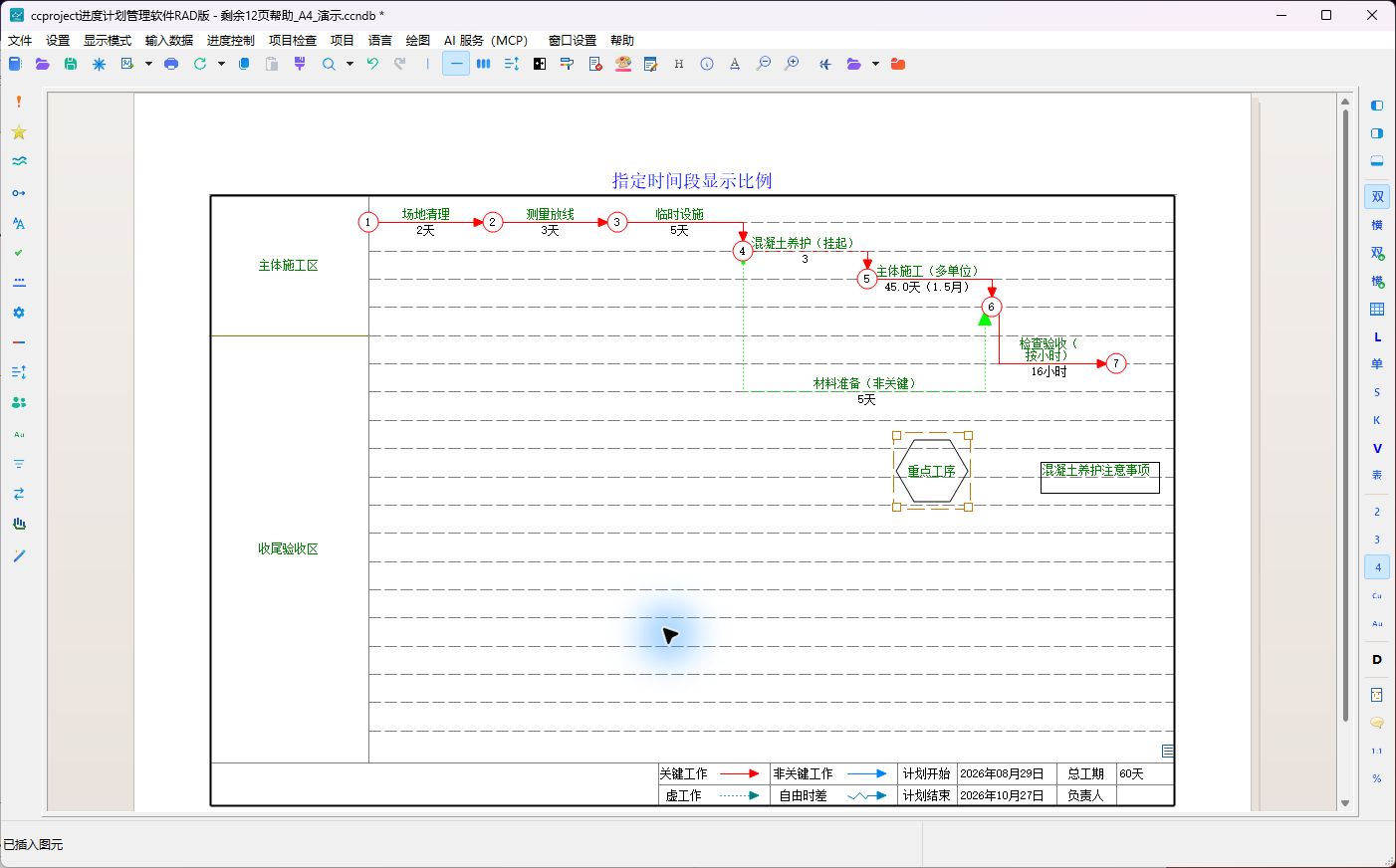

第 3 步：放置并调整图形
单击“确定”后，图形进入绘图区。拖动图形可以移动，拖动选择框控制点可以改变大小。建议把图形放在空白位置，再用引线指向需要说明的对象。
第 4 步：重新打开参数
在图形上单击鼠标右键，选择“参数”，可以重新修改文字、边线、填充和尺寸。选择“设置引线”可以让说明图形指向工作或节点。
第 5 步：检查图面效果
调整后缩放图纸，检查图形是否清楚、是否遮住节点编号和工作名称。打印或导出前还要打开打印预览复查边界。
完成后检查
- 图形内文字是否完整。
- 边线、填充色和字体是否容易辨认。
- 箭头或引线是否明确指向目标。
- 图形是否只用于说明，没有被误认为网络图中的工作或节点。
