使用流水施工快速生成工作

当多个楼层、施工段或墩台采用相同工序时，可以先画好第1流水段，再用“生成流水”一次复制后续流水段。软件会同时建立各段之间的逻辑关系，减少重复画图和逐项连接工作。

本页使用一个 A4 项目演示完整过程：

• 第1流水段有“基础开挖、基础垫层、基础施工”3道连续工序；
• 工期分别为8天、7天、7天；
• 从2026年9月11日开始；
• 生成3个流水段。

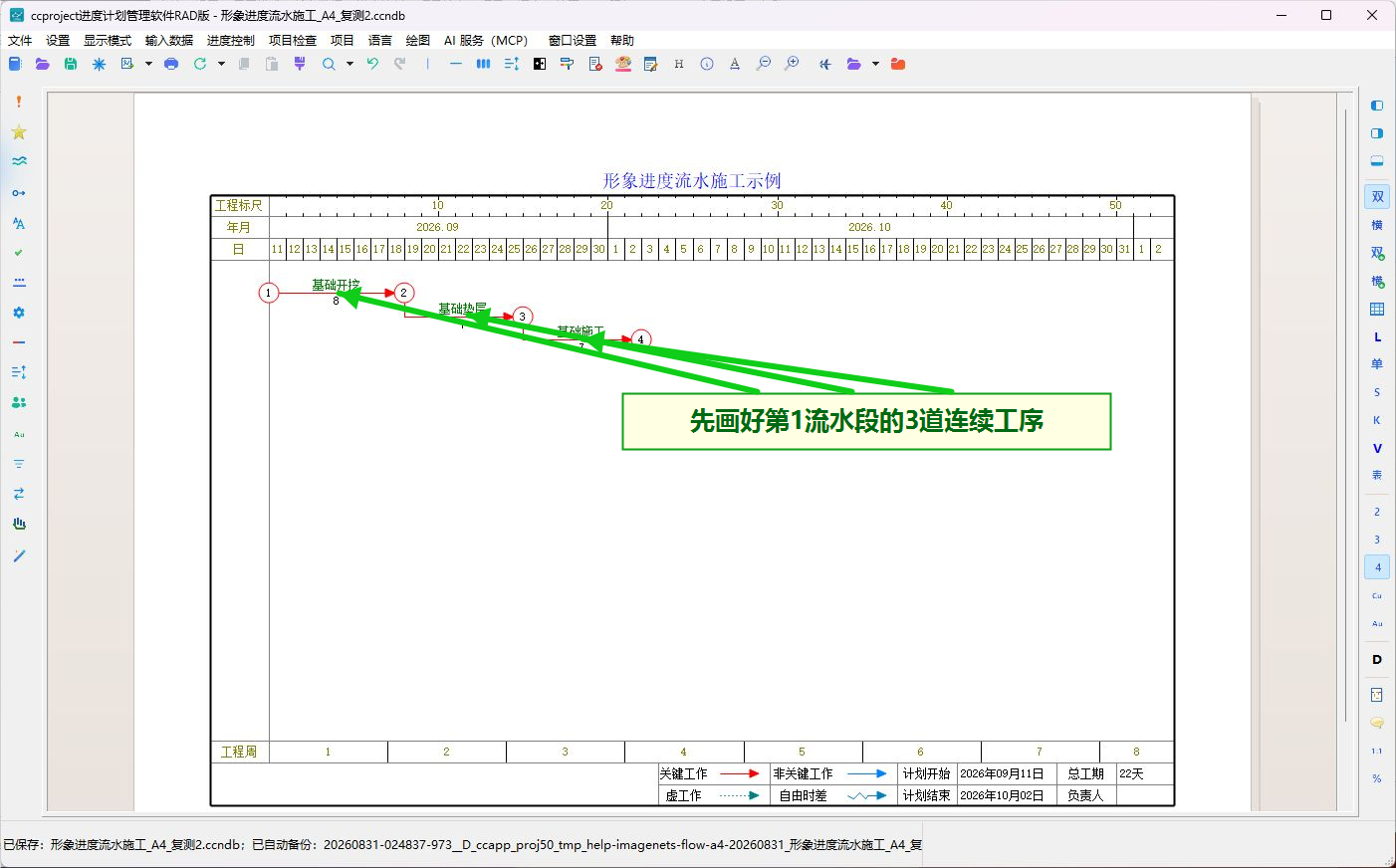

第一步：画好第1流水段

1. 进入“双代号网络图”状态。
2. 从开始节点向右依次增加“基础开挖”“基础垫层”“基础施工”。
3. 将3项工作首尾连接，形成真实的前后施工顺序。
4. 分别填写8天、7天、7天，并确认它们都是“实工作”。
5. 在生成流水前，先检查工作名称、工期、顺序和节点连接是否正确。

软件会把选中的工作当作第1流水段模板。只属于某一个部位的临时工作，不要混入模板。

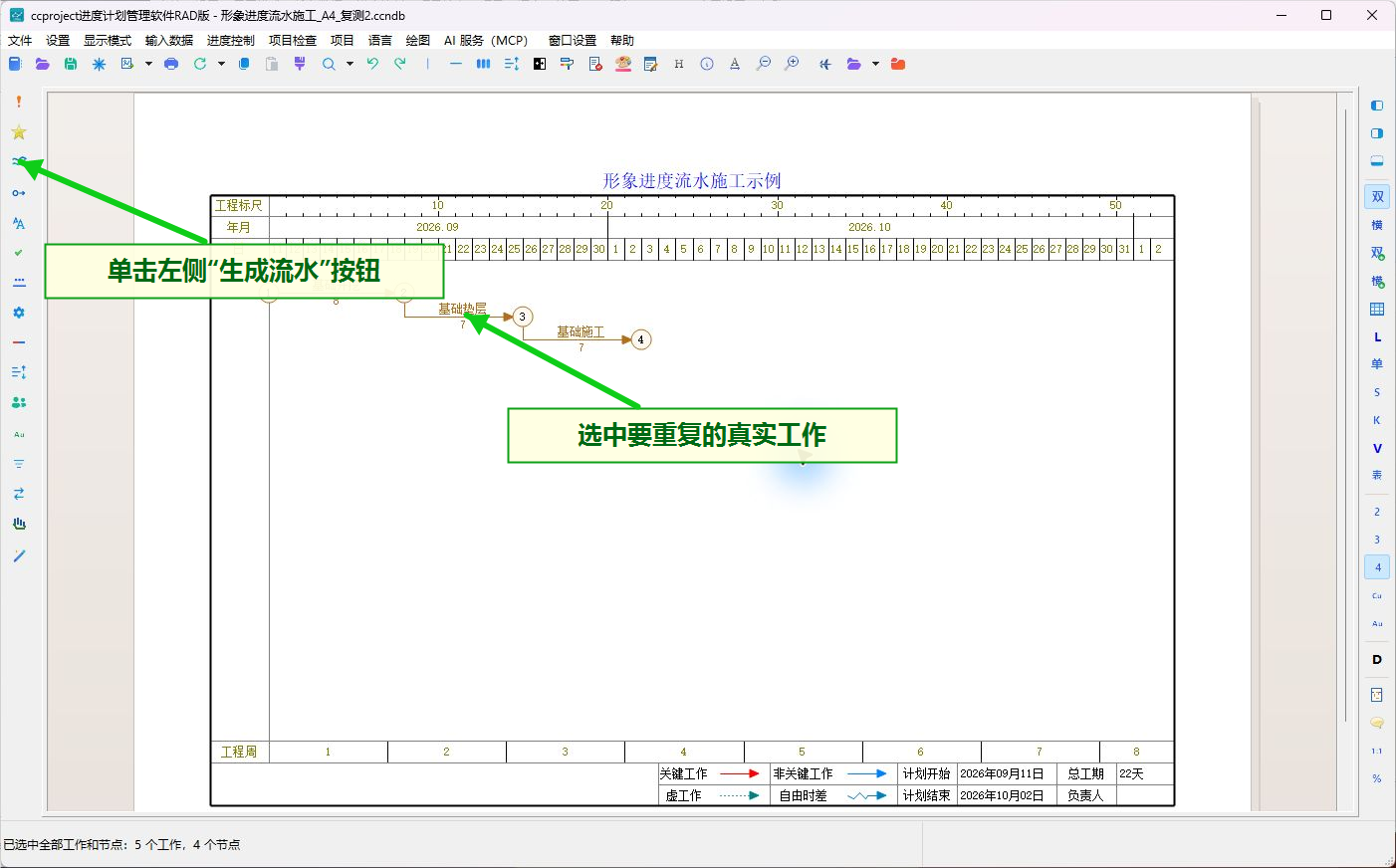

第二步：选中模板工作并打开“生成流水”

1. 在左侧工作表中选中第1流水段的3项真实工作；也可以在图面中框选这些工作。
2. 多项选择后，再核对是否漏选或误选。
3. 单击双代号窗口左侧的“生成流水”按钮。
4. 软件打开“设置流水参数”窗口。

模板工序在列表中的先后顺序，就是流水窗口中的工序顺序。

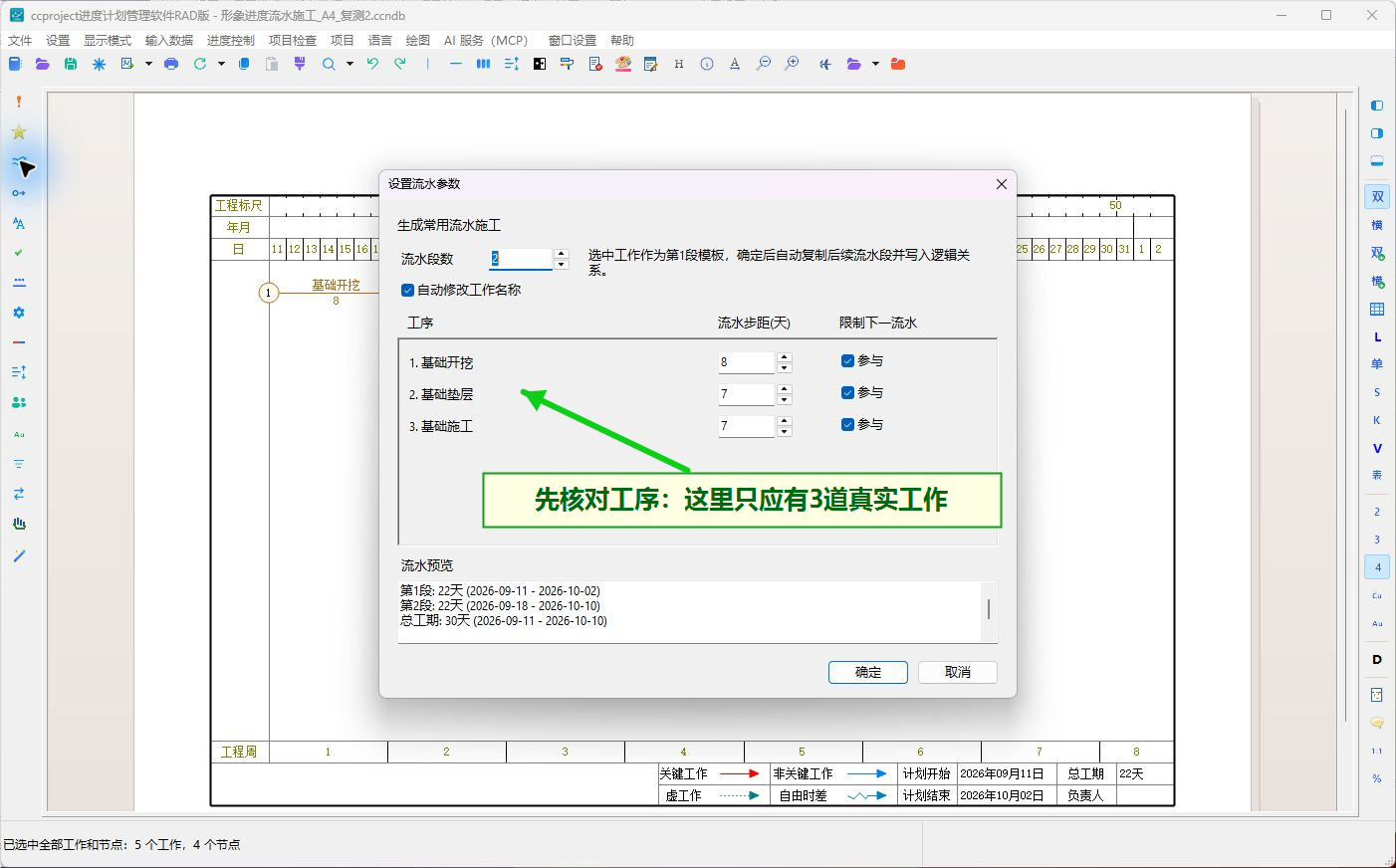

第三步：先核对模板工序

打开窗口后，先不要急着确定。检查“工序”区域：

1. 本例应只显示“基础开挖、基础垫层、基础施工”3行。
2. 工作顺序应与现场施工顺序一致。
3. 右侧显示的流水步距应为8天、7天、7天。
4. 如果缺少某项工作，单击“取消”，回到图面重新选择。
5. 如果出现不应重复的工作，也应取消后重新选择。

自动生成的逻辑关系载体不是施工工序，最新版软件会将它们排除，不会在这里显示成额外的空白工作。

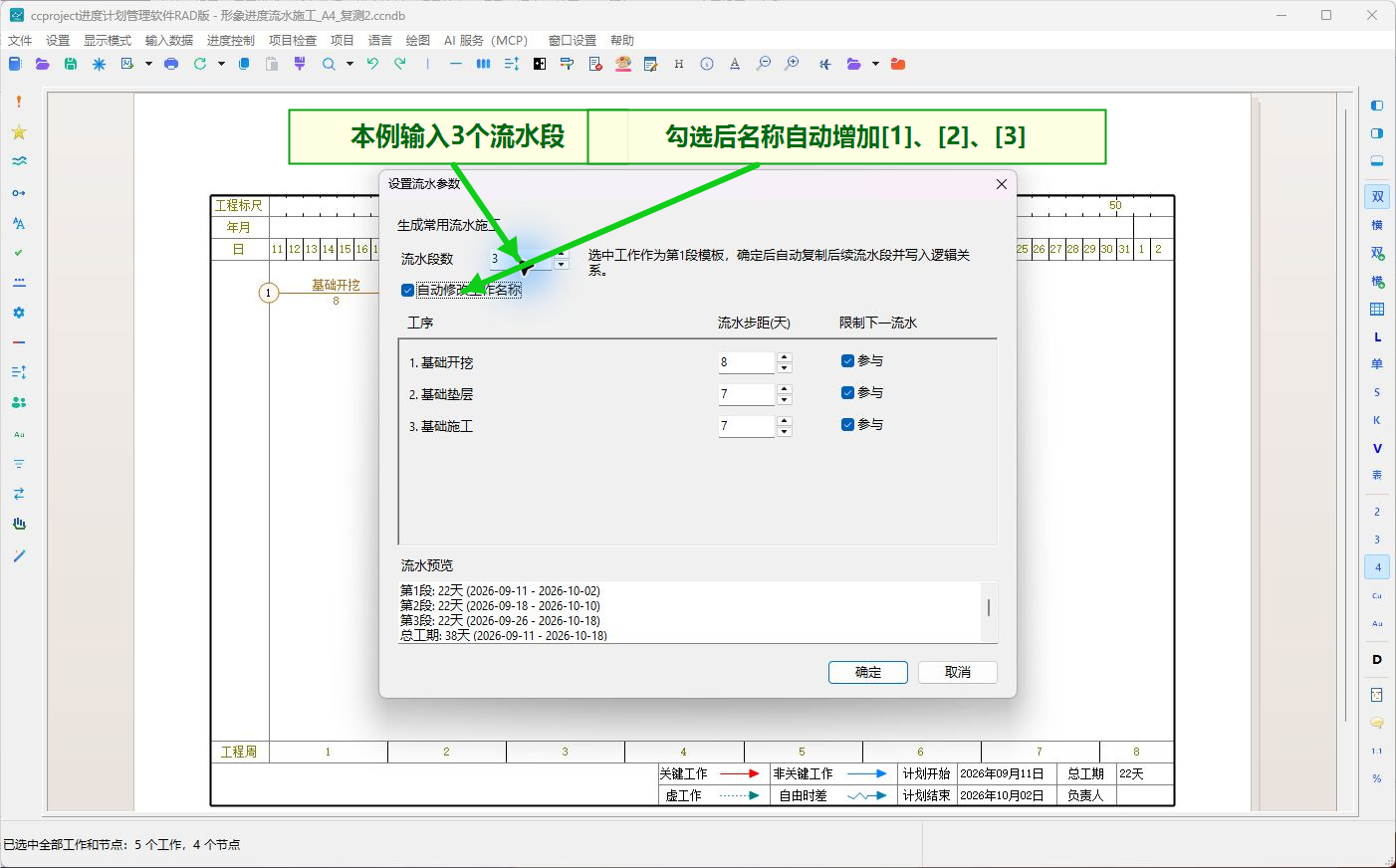

第四步：设置流水段数和工作名称

1. 在“流水段数”中输入项目需要的总段数，本例输入 3。
2. 流水段数包含当前第1段，因此输入3表示保留第1段，再增加第2段和第3段。
3. 勾选“自动修改工作名称”。
4. 生成后，工作名称会自动增加段号，例如“基础开挖[1]”“基础开挖[2]”“基础开挖[3]”。

流水段数当前支持2～200段。段数较多时，先用少量流水段验证逻辑，再按实际工程增加。

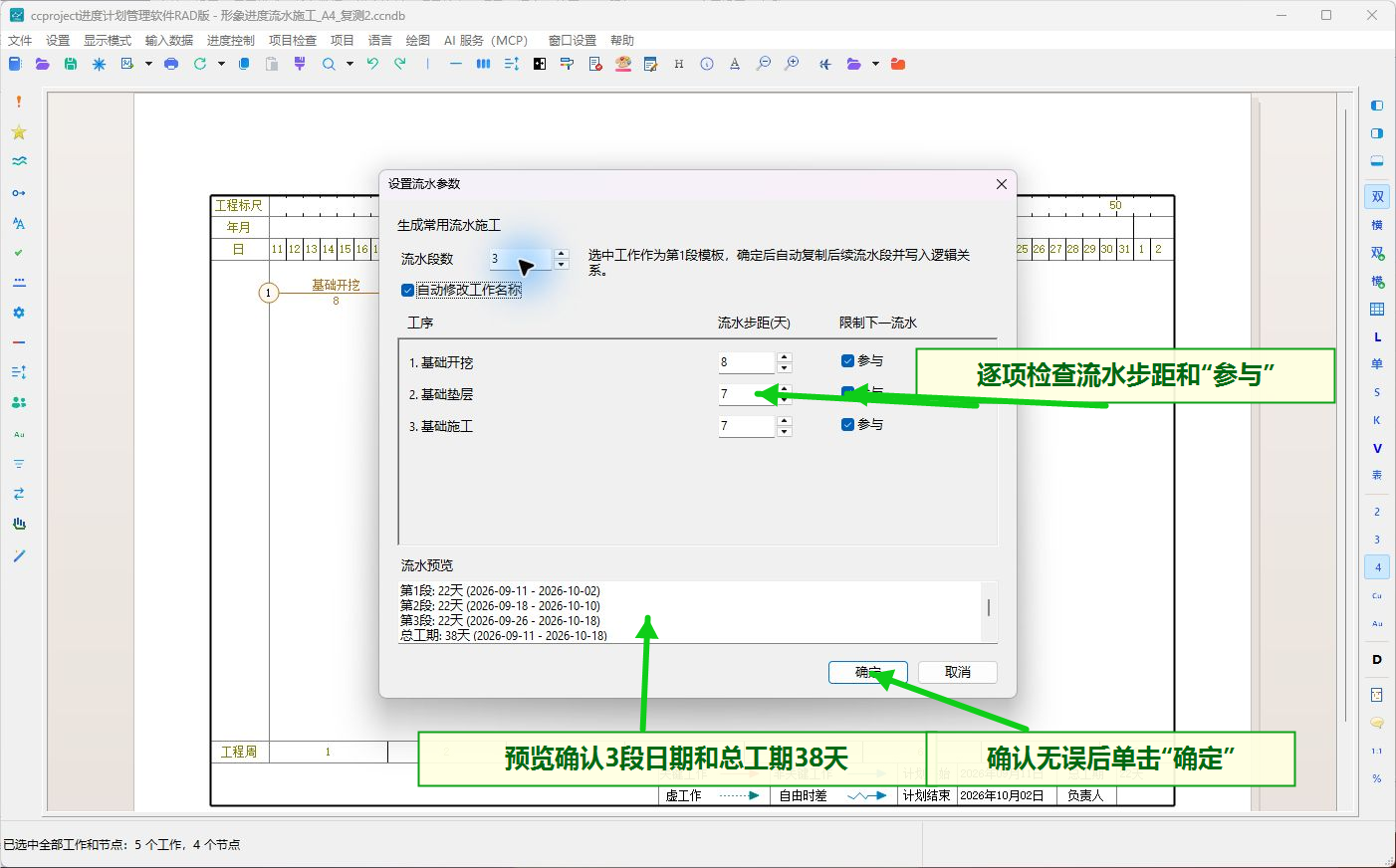

第五步：设置流水步距并检查预览

“流水步距”表示同一道工序进入下一流水段的间隔，不是修改这项工作的工期。

1. 逐项检查“流水步距（天）”。本例保持8、7、7。
2. 通常保留每道工序右侧的“参与”勾选，使它参加下一流水段的逻辑限制。
3. 只有确认某道工序不控制下一流水段时，才取消“参与”。
4. 查看下方“流水预览”，核对每一段的开始、完成日期。
5. 本例预览结果为3段，总工期38天，日期范围为2026年9月11日至10月18日。
6. 确认段数、日期和总工期符合预期后，单击“确定”。

如果预览日期明显不合理，应先检查步距、项目日历和模板工作工期，不要直接生成后再凭图形修改。

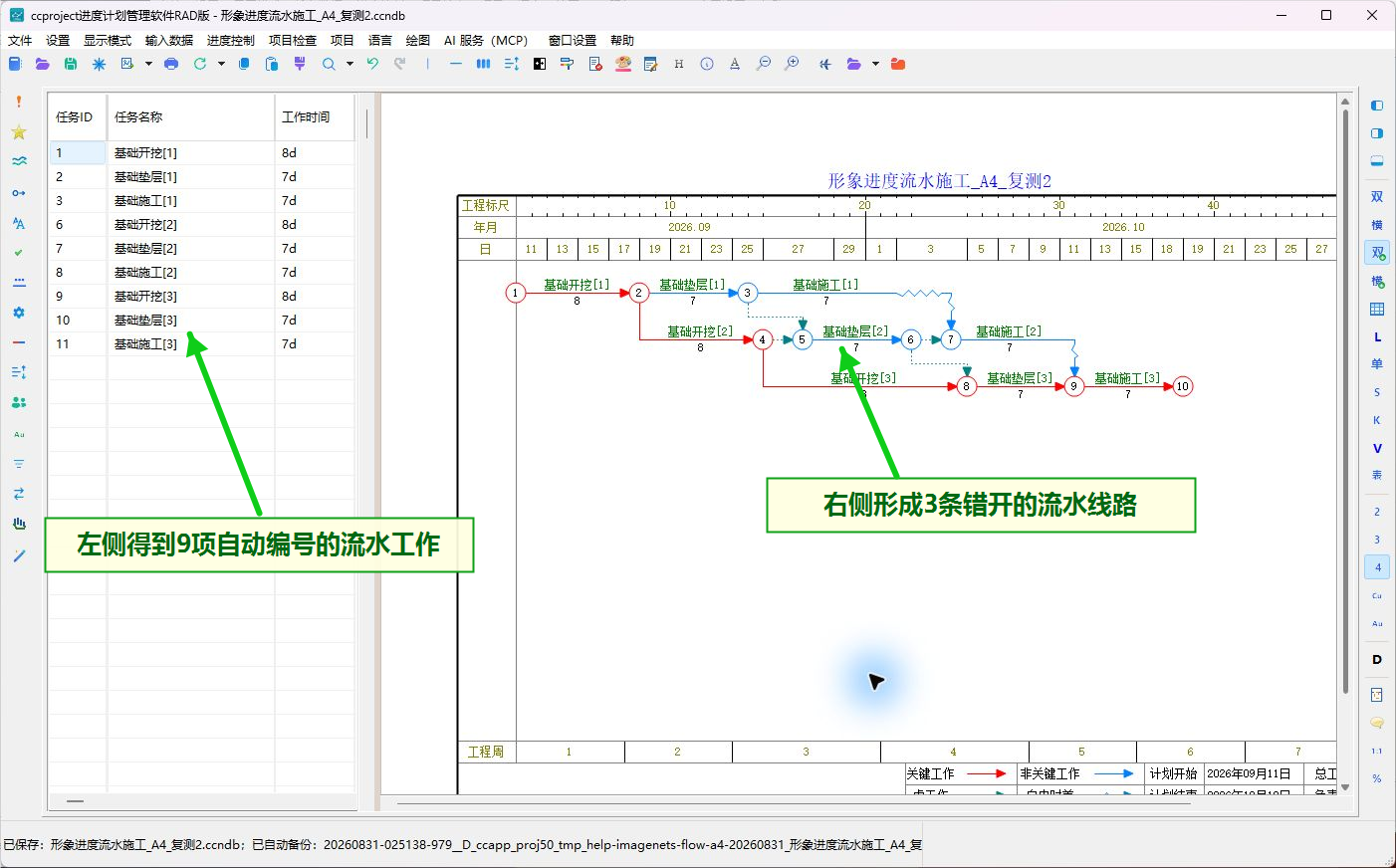

第六步：检查生成后的工作和网络图

生成完成后，软件显示“已生成流水：3段 / 3道工序”。此时从两处检查结果：

1. 左侧工作表应有9项实工作，即3个流水段乘以3道工序。
2. 工作名称应自动带有 [1]、[2]、[3] 段号。
3. 右侧网络图应形成3条错开的流水线路。
4. 同一流水段内仍按“开挖 → 垫层 → 施工”顺序连接。
5. 不同流水段之间由虚工作和共享节点表达流水限制。

左侧任务ID可能不连续，因为虚工作也占用内部任务ID。这是正常现象，不表示实工作丢失。

第七步：计算、检查并保存

1. 重新计算项目，确认没有循环关系或不可行日期。
2. 检查项目总工期是否仍为预览中的38天。
3. 检查开始节点、结束节点和各项工作是否连接正确。
4. 如个别施工段的工期不同，生成后再单独修改对应工作。
5. 如存在跳仓、停工或特殊移交关系，按现场条件调整相应逻辑。
6. 确认无误后保存项目，再重新打开检查一次。

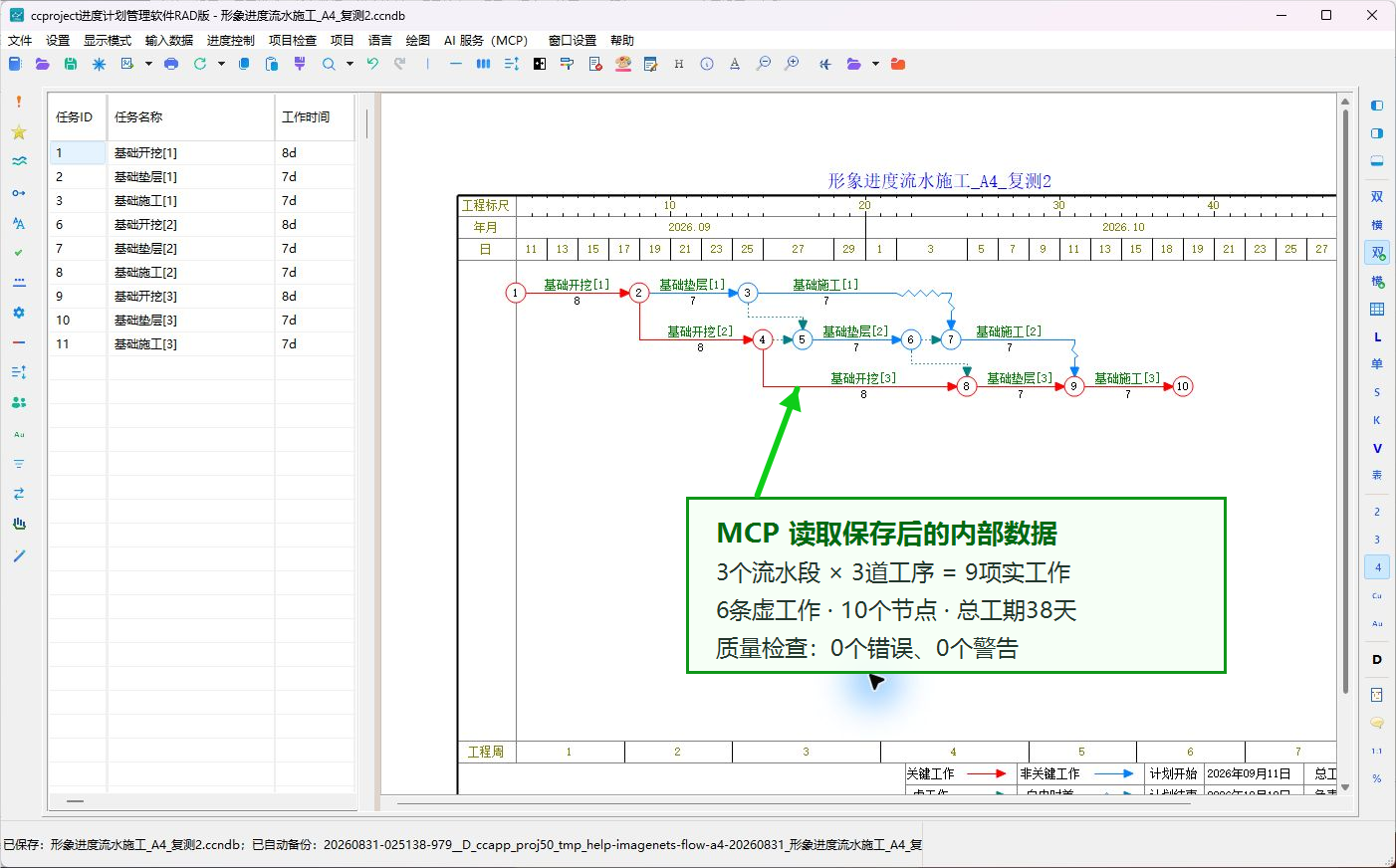

本例在软件中生成并保存后，又使用 MCP 读取内部数据进行核对，避免只根据画面判断。

本例的数据核对结果

本例没有建立区块，因此双代号草稿检查另外给出“工作未分配到区块”的提示；它不影响流水逻辑和工期计算。实际项目已经使用区块时，应把生成的工作分配到相应区块。

完成后的自查

• 模板中是否只包含需要重复的真实工序；
• 流水段数是否包含第1段；
• 流水步距是否与现场移交间隔一致；
• 每道工序是否应该参加下一流水段限制；
• 生成后的实工作数量是否等于“流水段数 × 工序数”；
• 预览总工期、计算总工期和保存后重新打开的结果是否一致；
• 虚工作是否只表达逻辑，没有被误当成施工任务。

下一步：添加并行工作、辅助工作和逻辑关系。
