15 斜率图
斜率图一般用于公路、桥梁等线性工程项目。横轴表示时间，纵轴表示累计完成百分比；不同的斜线可以分别表示施工准备、路基、桥梁、涵洞、隧道、路面等分项工程。
进入斜率图
- 完成项目进度计划后，单击主窗口右侧工具栏中的“K”斜率图按钮。

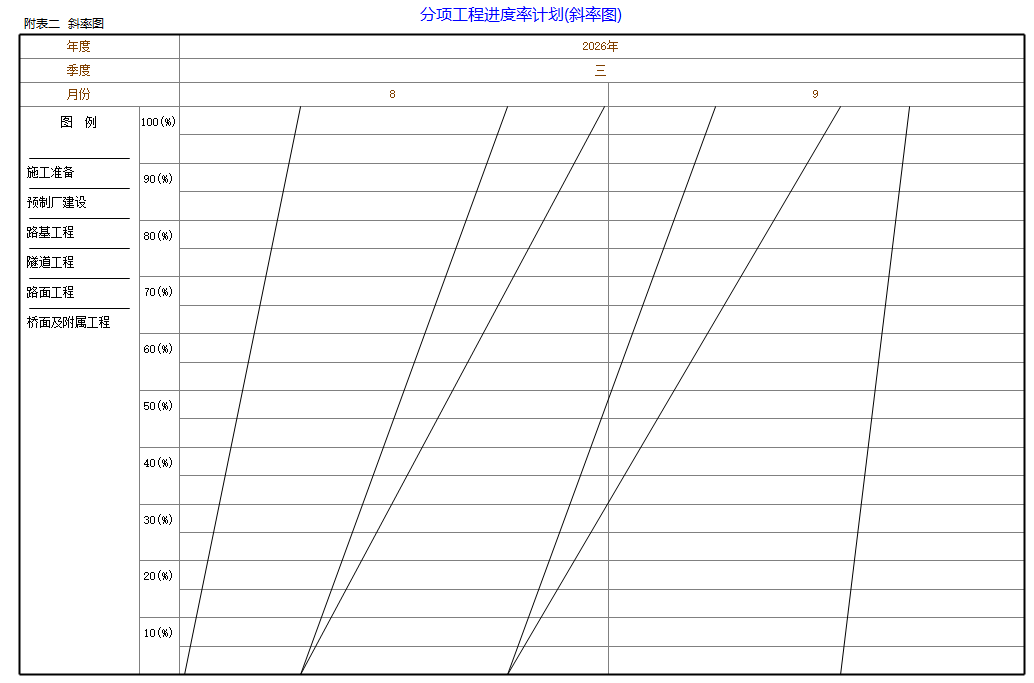

- 软件切换到斜率图视图，并按照各项工作的开始时间和结束时间生成对应的斜线。
图示：单击右侧工具栏中的“K”斜率图按钮
设置单项工作的显示样式
斜率图中的每项工作都可以单独设置线型和颜色。不同工作使用不同的线型，有助于区分路基、桥梁、涵洞、隧道、路面等分项工程。
- 在左侧图例或图中的工作线上双击鼠标左键。
- 在“当前工作斜率图属性”窗口中勾选“使用线型”。
- 选择所需的线型和颜色，然后单击“确定”。

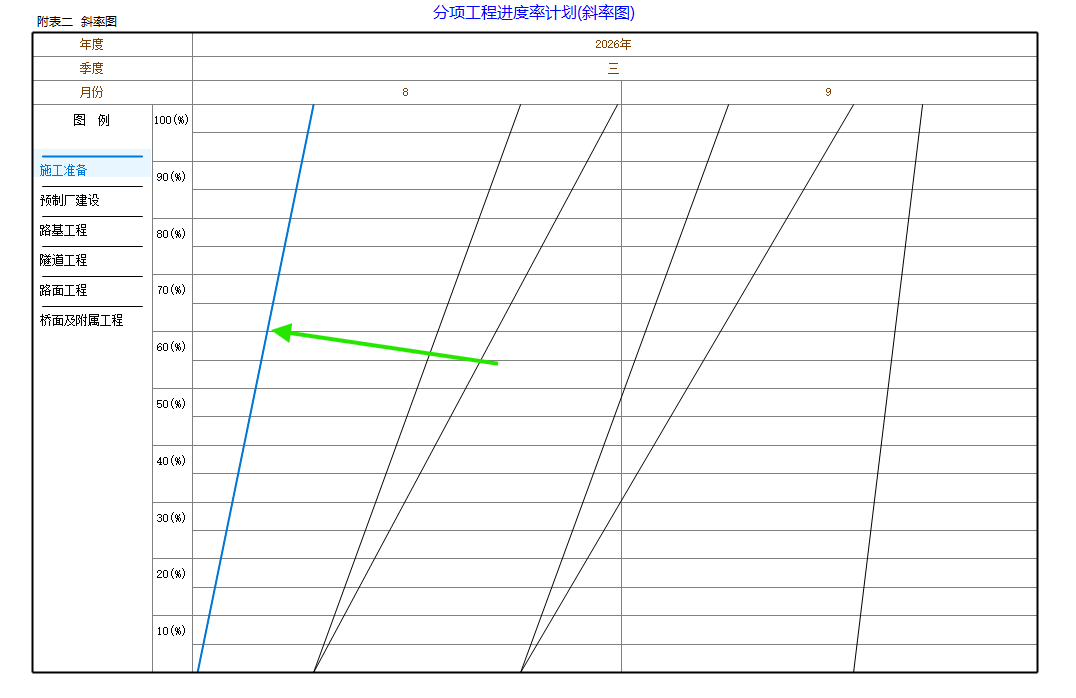

图示：选择需要设置显示样式的工作

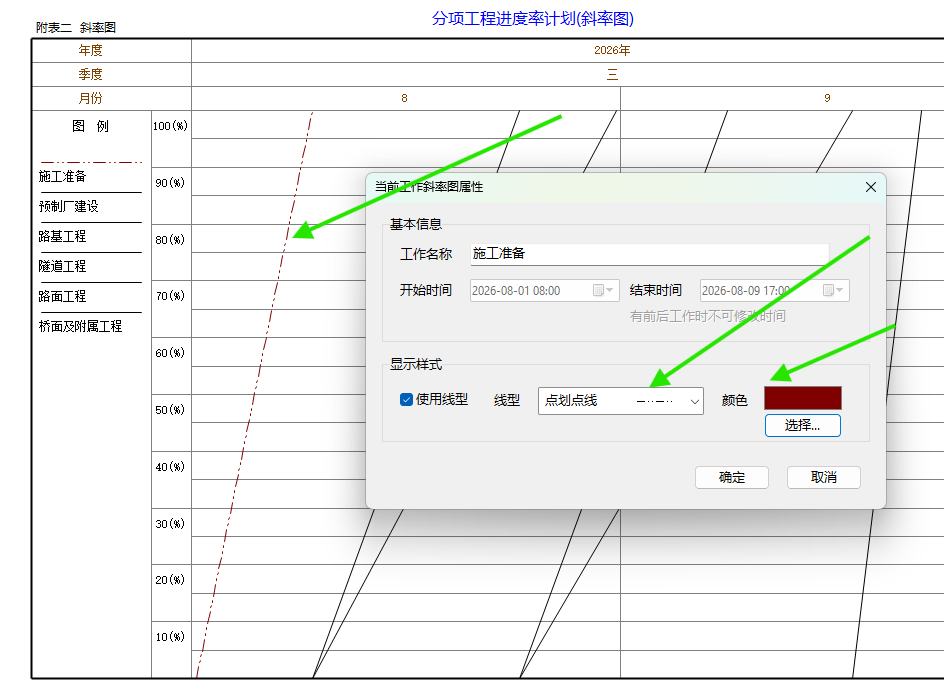

图示：设置当前工作的线型和颜色

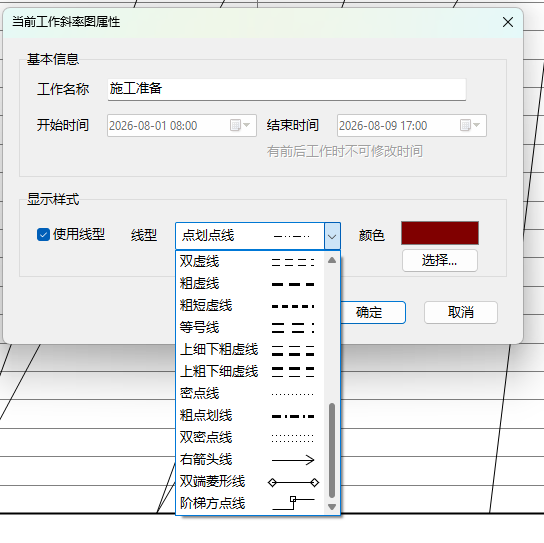

图示：不同工作可以选择不同的线型
设置标题
单击左侧工具栏中的“H”标题按钮，打开“设置标题”窗口。可以修改标题文字、字体、颜色、对齐方式和显示位置等内容，完成后单击“确定”。

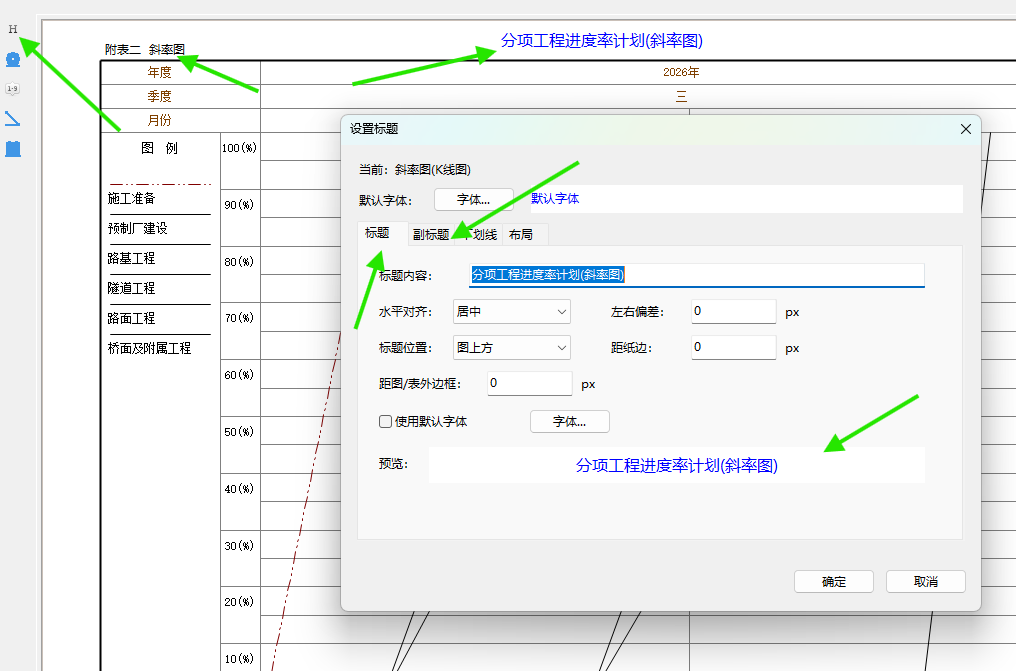

图示：设置斜率图的标题文字和显示样式
调整工作顺序
单击左侧工具栏中的排序按钮，打开“设置斜率图工作顺序”窗口。选中工作后，可以使用“上移”或“下移”调整图例及工作的排列顺序，完成后单击“确定”。

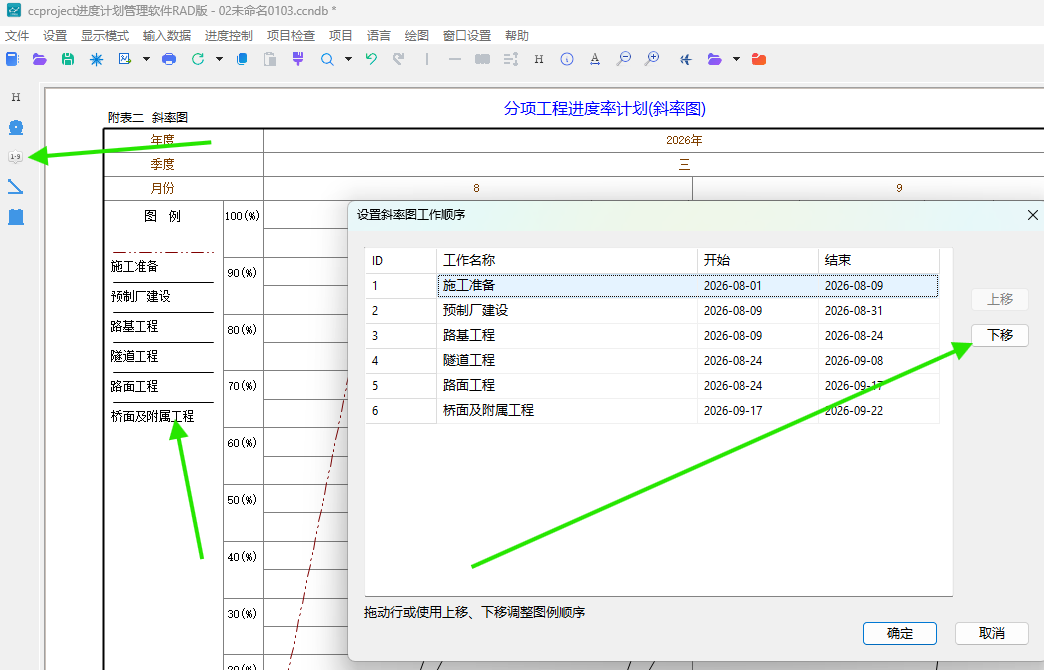

图示：使用“上移”和“下移”调整斜率图工作顺序
